So runden Sie eine ganze Polylinie ab (AutoCAD Mechanical)

Sie können die alle Scheitelpunkte einer Polylinie gleichzeitig runden.

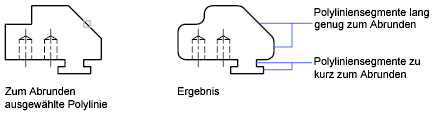

Anmerkung: Gerundet werden nur die Segmente, die für die Rundung lang genug sind.

1. Klicken Sie auf Registerkarte StartGruppe BearbeitenAbrunden. Finden
2. Geben Sie P für Polylinie ein.
3. Prüfen Sie in der Multifunktionsleiste in der Gruppe Rundungsoptionen die Rundungsgröße. So ändern Sie den Rundungsradius
   1. Klicken Sie auf <aktuelle Registerkarte>Gruppe RundungsoptionenDropdown-Liste Rundungsgröße. Finden
   2. Wählen Sie die gewünschte Rundungsgröße in der Dropdown-Liste aus.
4. Klicken Sie auf eine leere Stelle im Zeichnungsbereich.
5. Wählen Sie die Polylinie aus.
