Übung 3: Erstellen und Bearbeiten eines 3D-Profilkörpers im Knotenpunktbereich

In dieser Übung erstellen Sie einen 3D-Profilkörper mithilfe der vorhandenen vertikalen und horizontalen Geometrie. Sie ändern den 3D-Profilkörper im Knotenpunktbereich und experimentieren dann mit den Werkzeugen zur Neuerstellung von 3D-Profilkörperbereichen.

Erstellen eines 3D-Profilkörpers im Knotenpunktbereich

1. Öffnen Sie die Datei Intersection-Edit-Corridor.dwg im Ordner der Zeichnungen für Übungslektionen.

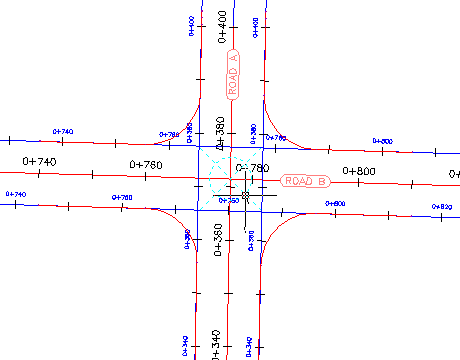

   Diese Zeichnung enthält einen Knotenpunkt einer Primärstraße (Straße A) und einer Sekundärstraße (Straße B). Derzeit gibt es keine 3D-Profilkörper oder 3D-Profilkörperquerschnitte in der Zeichnung.

2. Wählen Sie das Knotenpunktsymbol aus.

3. Klicken Sie auf Registerkarte Knotenpunkt Gruppe Ändern 3D-Profilkörperbereiche neu erstellen Finden.

   Das Dialogfeld Knotenpunkt-3D-Profilkörperbereiche wird angezeigt.

4. Wählen Sie unter DGM für Böschungsfuß auswählen die Option Bestehendes Gelände.
5. Klicken Sie unter Querschnittssatz anwenden auf Durchsuchen.
6. Wählen Sie im Dialogfeld Datei mit Querschnittssatz auswählen den Ordner Assemblies.
7. Wählen Sie die Datei _Autodesk (Metric) Assembly Sets.xml aus. Klicken Sie auf Öffnen.
8. Klicken Sie auf Erneut erstellen.

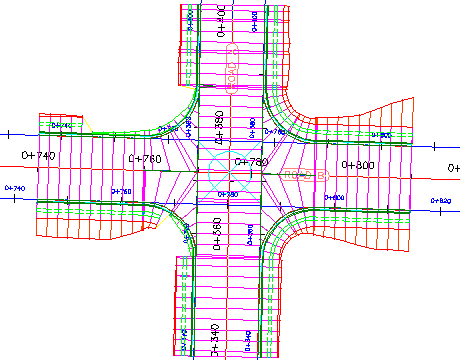

   Ein 3D-Profilkörper wird im Knotenpunktbereich angezeigt.


Anmerkung: Wenn der 3D-Profilkörper nicht im Knotenpunktbereich angezeigt wird, müssen Sie den 3D-Profilkörper möglicherweise erneut erstellen. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung 3D-Profilkörper. Klicken Sie mit der rechten Maustaste auf 3D-Profilkörper - (1), und wählen Sie Neu erstellen.

Ändern der 3D-Profilkörper-Eigenschaften

1. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlungen 3D-Profilkörper und Knotenpunkte.

   Wenn eines der Objekte in diesen Sammlungen veraltet ist , klicken Sie mit der rechten Maustaste auf das Objekt, und wählen Sie Neu erstellen.

2. Wählen Sie den 3D-Profilkörper im Knotenpunktbereich aus.

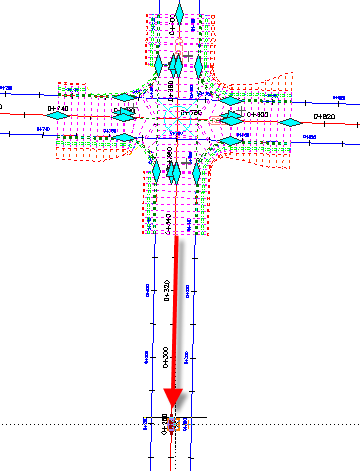

3. Wählen Sie den Griff aus, der sich am unteren Rand des Knotenpunkts befindet. Ziehen Sie den Griff nach unten. Klicken Sie, um den Griff weiter südlich zu platzieren.

4. Klicken Sie auf Registerkarte 3D-Profilkörper Gruppe 3D-Profilkörper ändern Dropdown-Liste 3D-Profilkörper-Eigenschaften 3D-Profilkörper-Eigenschaften Finden.
5. Klicken Sie im Dialogfeld 3D-Profilkörper-Eigenschaften auf die Registerkarte Parameter und dann auf Bereich aus Zeichnung auswählen.

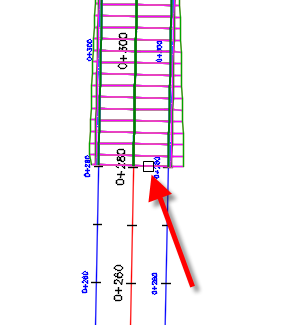

6. Klicken Sie in der Zeichnung auf den unteren Rand des 3D-Profilkörpers.


   Der angegebene Bereich wird im Dialogfeld 3D-Profilkörper-Eigenschaften hervorgehoben.

7. Klicken Sie in der markierten Zeile in der Spalte Frequenz auf .
8. Geben Sie im Dialogfeld Intervall für Querschnitte unter Querschnitt anwenden die folgenden Parameter an:
   • An Tangenten: 10
   • Entlang Bogen: An einem Intervall
   • Bogen-Intervall: 5
   • An Übergangsbogen: 5
   • Entlang Längsschnittbogen: 5
9. Klicken Sie zweimal auf OK.
10. Klicken Sie im Dialogfeld 3D-Profilkörper-Eigenschaften - Neu erstellen auf 3D-Profilkörper neu erstellen.

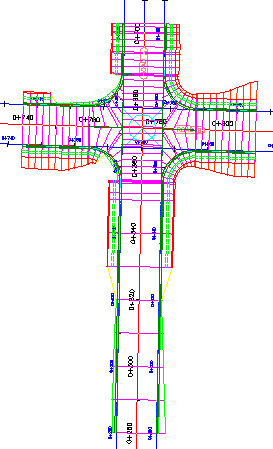

    Der 3D-Profilkörper wird neu erstellt. Der 3D-Profilkörper dehnt sich nach Süden aus. Die Querschnitte im erweiterten Bereich liegen weiter auseinander als die Knotenpunktbereiche.



Neuerstellen der 3D-Profilkörperbereiche

1. Wählen Sie das Knotenpunktsymbol aus.
2. Klicken Sie auf Registerkarte Knotenpunkt Gruppe Ändern 3D-Profilkörperbereiche neu erstellen Finden.
3. Wählen Sie unter DGM für Böschungsfuß auswählen die Option Bestehendes Gelände.
4. Klicken Sie im Dialogfeld Knotenpunkt-3D-Profilkörperbereiche unter Querschnittssatz anwenden auf Durchsuchen.
5. Wählen Sie im Dialogfeld Datei mit Querschnittssatz auswählen den Ordner Assemblies.
6. Wählen Sie die Datei _Autodesk (Metric) Assembly Sets.xml aus. Klicken Sie auf Öffnen.

   Dies ist der Querschnittssatz, mit dem Sie den 3D-Profilkörper erstellt haben. Mit dem Dialogfeld Knotenpunkt-3D-Profilkörperbereiche können Sie jedoch einen anderen Querschnittssatz oder einzelne Querschnitte festlegen, mit denen Sie den 3D-Profilkörper erstellen.

7. Klicken Sie auf Erneut erstellen.

   Der 3D-Profilkörper wird neu erstellt. Beachten Sie, dass die Änderungen, die Sie an der Basislinie der Straße A vorgenommen haben, einschließlich der Querschnittsintervalle und Bereichs-Anfangsstation, auf die ursprünglichen Einstellungen zurückgesetzt wurden. Der Grund dafür ist die Neuerstellung des 3D-Profilkörpers mit den Parametern, die ursprünglich während des Knotenpunkterstellungsprozesses festgelegt wurden. Änderungen am 3D-Profilkörper im Knotenpunktbereich werden nicht beibehalten, wenn Sie den 3D-Profilkörper aus dem Knotenpunktobjekt neu erstellen.

   Anmerkung:

   Auf 3D-Profilkörperbereiche, die sich außerhalb der Knotenpunktgrenzen befinden, wirkt sich der Befehl 3D-Profilkörperbereiche neu erstellen nicht aus.

Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Arbeiten mit Kreisverkehren.
