In dieser Übung steuern Sie die Anzeige von überlappenden Parzellenlinien.
Mit der Anzeigefolge für Parzellenstil wird in AutoCAD Civil 3D gesteuert, welche Parzellenlinien an den Stellen sichtbar sind, an denen sich verschiedene Typen überlappen.
Ändern der Anzeigereihenfolge von Parzellenstilen
- Öffnen Sie die Datei Parcel-3A.dwg im Ordner der Zeichnungen für Übungslektionen.
- Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Gebiete

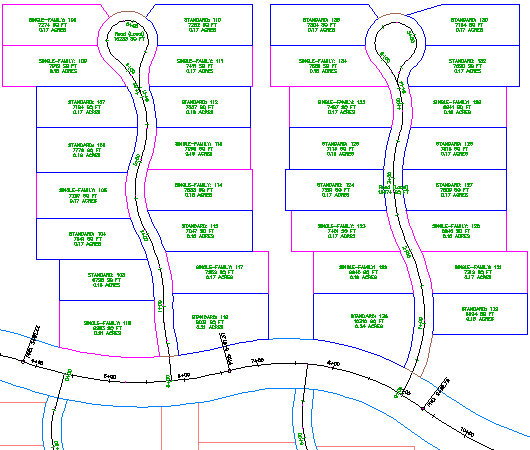

Gebiet 1. Klicken Sie mit der rechten Maustaste auf die Sammlung Parzellen. Klicken Sie auf . Beachten Sie im Bereich Anzeigefolge für Parzellenstil, dass Parzellen vom Typ Single-Family in der Anzeigereihenfolge ganz oben stehen. Dies erklärt, warum ihre pinkfarbenen Linien die blauen Standardlinien überdecken.
- Wählen Sie in der Liste Anzeigefolge für Parzellenstil die Option Standard aus, und klicken Sie auf
, um sie an die oberste Stelle zu verschieben. - Klicken Sie auf Anwenden.

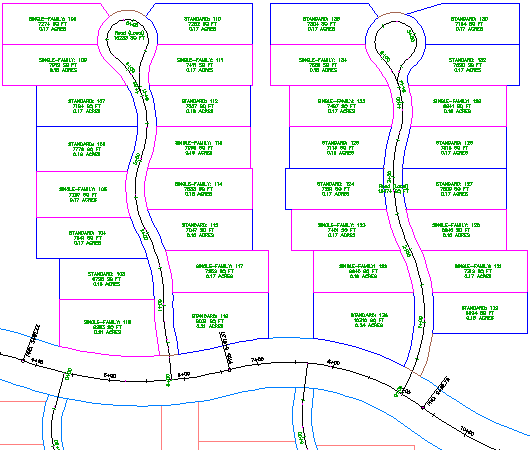

Nachdem das Modell neu erstellt worden ist, haben die blauen Standard-Parzellenlinien die pinkfarbenen der Single-Family-Parzellen überschrieben.
- Wiederholen Sie die Schritte 3 und 4, stellen Sie jedoch dieses Mal den Stil Property an die oberste Stelle.

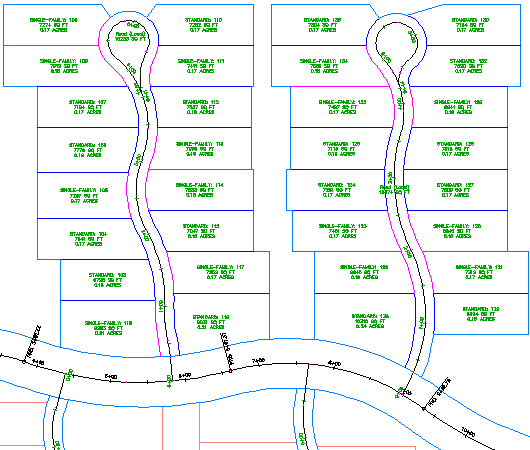

Bei dieser Einstellung wird eine hellblaue Linie um die Gebietsgrenzen angezeigt.
Vertiefung: Ändern Sie die Anzeigereihenfolge noch einmal, schieben Sie die Parzellen Road (Local) an die oberste Stelle der Anzeigereihenfolge und anschließend an eine Position zwischen Standard und Single-Family. Diese Einstellungen ändern die Anzeige der gebogenen Straßenränder.
- Klicken Sie auf OK.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Exportieren von Parzellendaten.
