In dieser Übung erstellen Sie eine Achse außerhalb eines Gebiets und verschieben vorhandene Achsen aus Gebieten. Dadurch werden unerwünschte Parzellen verhindert, die durch die Überschneidung von Achsen mit einem Gebiet erstellt werden.
Wenn sich eine Achse in einem Gebiet befindet, erstellt sie neue Parzellen, wenn geschlossene Bereiche entstehen, weil die Achse sich selbst, andere Achsen oder Parzellen in diesem Gebiet kreuzt.
Überprüfen von Achsen in einem Gebiet
- Öffnen Sie die Datei Parcel-1E.dwg im Ordner der Zeichnungen für Übungslektionen.
Diese Zeichnung enthält fünf Straßen abseits einer Hauptstraße von Westen nach Osten. Die beiden nördlichen Straßen verfügen über Mittellinien-Achsen, die Parzellen auf der Straße und der Insel im Zentrum der Sackgasse erstellt haben. In den nächsten Schritten wandeln Sie die Mittellinie einer der südlichen Straßen in eine Achse um und verhindern, dass sie Parzellen bildet.
- Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Einträge Gebiete
Gebiet 1AchsenMittellinienachsen. Beachten Sie, dass sich die vier vorhandenen Mittellinien-Achsen alle in Gebiet 1 befinden, während die übergeordnete Sammlung Achsen (oberhalb der Sammlung Gebiete) leer ist.
Erstellen einer Achse außerhalb eines Gebiets
- Klicken Sie auf die Registerkarte Finden.
- Wenn Sie aufgefordert werden, wählen Sie die rote Mittellinie für die Straße im unteren mittleren Bereich der Zeichnung aus.
- Drücken Sie die zweimal die EINGABETASTE.
Das Dialogfeld Achse aus Objekten erstellen wird angezeigt. Beachten Sie, dass Gebiet standardmäßig auf <Keine> gesetzt ist.
- Klicken Sie auf OK.
- Erweitern Sie auf oberster Ebene die Sammlung AchsenMittellinienachsen in der Übersicht.
Beachten Sie, dass die neue Achse in der Sammlung Achsen abgelegt wurde und keine Parzelle in der Insel im Zentrum der Sackgasse gebildet hat. Dies liegt daran, dass Sie die Standardeinstellung <Keine> für das Gebiet übernommen haben, als Sie in Schritt 3 zur Auswahl eines Gebiets aufgefordert wurden. In den nächsten Schritten verschieben Sie eine der beiden Sackgassenachsen aus dem vorhandenen Gebiet und in die übergeordnete Sammlung Achsen.
Verschieben von Achsen aus einem Gebiet
- Klicken Sie im Projektbrowser auf der Registerkarte Übersicht mit der rechten Maustaste auf Alignment - (4), das heißt auf die Sackgassenachse nordöstlich der von Ihnen erstellten Achse. Klicken Sie auf Verschieben nach Gebiet.
- Vergewissern Sie sich, dass im Dialogfeld In Gebiet verschieben unter Zielgebiet die Option <Keine> ausgewählt ist.
- Klicken Sie auf OK.

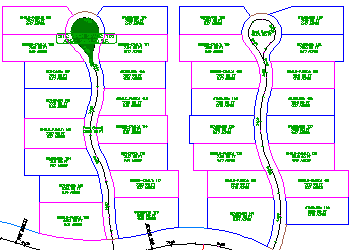

Beachten Sie, dass Achse - (4) im Projektbrowser auf der Registerkarte Übersicht in die übergeordnete Sammlung Achsen verschoben wurde. Im Zeichnungsfenster wurden die Parzellenbeschriftungen und die Schraffur von der Insel im Zentrum der Sackgasse entfernt.
Vertiefung: Wiederholen Sie die vorherigen Schritte, um Alignment - (3) an den Anfang der Sammlung Achsen zu verschieben.
- Schließen Sie die Datei Parcel-1E.dwg.
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Bearbeiten von Parzellendaten.
