Mit der Registerkarte Übersicht können Sie Projekte und Zeichnungsobjekte verwalten.
Klicken Sie mit der rechten Maustaste auf Sammlungen und Objekte, um auf die Befehle zuzugreifen.
Auf dieser Registerkarte sind alle Objekte in einer Zeichnung oder in einem Objekt in einer hierarchischen Struktur angeordnet.
Die Struktur Übersicht enthält die folgenden Sammlungen der oberen Ebene, die mit der Hauptansicht angezeigt werden:
- Geöffnete Zeichnungen.
- Datenverknüpfungen.
-
Projekte.
Anmerkung: Die Sammlung Projekte in der Struktur Übersicht wird nicht angezeigt, wenn Sie die Client- und Serveranwendungen von Autodesk Vault nicht installiert haben. Während einer Zeichensitzung werden in der Sammlung Projekte die Projekte aufgeführt, die nach der Anmeldung an einem Autodesk Vault-Server und einer Vault-Datenbank verfügbar sind.
- Zeichnungsvorlagen.
Steuern der in der Struktur Übersicht angezeigten Elemente
Steuern Sie mit der Dropdown-Liste oben in der Registerkarte Übersicht, welche Elemente in der Struktur Übersicht angezeigt werden.
- Hauptansicht. Zeigt alle Projekt- und Zeichnungselemente an, einschließlich Zeichnungsvorlagen. Der Name der aktiven Zeichnung wird hervorgehoben.
- Ansicht der aktiven Zeichnung. Zeigt nur Elemente der aktiven Zeichnung an. Wenn Sie zu einer anderen Zeichnung wechseln, wird die Struktur aktualisiert, um die neue Zeichnung wiederzugeben.
Die Struktur Übersicht
Verwenden Sie die Struktur Übersicht, um Zeichnungs- und Projektobjekte zu verwalten und darauf zuzugreifen.

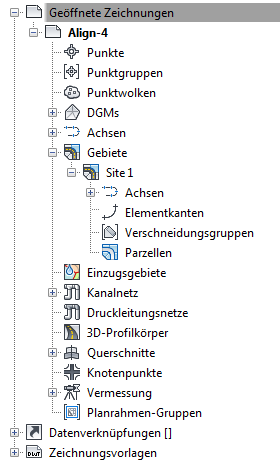

Die nachstehende Abbildung zeigt die erweiterte Struktur Übersicht für eine Zeichnung:
Für viele Strukturelemente und -sammlungen der Übersicht sind Standard-Kontextmenübefehle verfügbar. Zum Aufrufen des Kontextmenüs klicken Sie in der Struktur Übersicht mit der rechten Maustaste auf eine Sammlung bzw. ein Element. Die folgenden Befehle sind im Kontextmenü Übersicht verfügbar, wenn sie auf die ausgewählten Elemente zutreffen:
|
Kontextmenübefehl |
Gewünschte Aktion ... |
|---|---|
|
Eigenschaften |
Zeigt die Eigenschaften der ausgewählten Elemente an und ermöglicht ihre Bearbeitung |
|
bearbeiten |
Ermöglicht die Bearbeitung der ausgewählten Elemente |
|
Löschen |
Ermöglicht das Löschen der ausgewählten Elemente |
|
Auswählen |
Ermöglicht die Auswahl der Elemente in der Zeichnung |
|
Zoom auf |
Vergrößert die ausgewählten Elemente der Sammlung in der Zeichnung |
|
Pan auf |
Schwenkt die Zeichnung auf die ausgewählten Elemente der Sammlung |
|
Ordner erstellen |
Erstellen Sie einen Ordner innerhalb einer Objektsammlung, die Sie zum organisieren von Objekten verwenden können. Sie können vorhandene Objekte in die Ordner ziehen und Ordner innerhalb von anderen Ordnern platzieren. |
|
LandXML exportieren |
Informationen mit LandXML exportieren |
|
Aktualisieren |
In der Struktur Übersicht angezeigte Elemente aktualisieren |
