Sie können mindestens eine Referenzvorlage an eine AutoCAD Civil 3D-Zeichnung anhängen, sodass diese fortlaufend bezüglich Stiländerungen in den Vorlagen aktualisiert wird.
Standardprozess für Vorlagen
Wenn Sie eine neue Zeichnung basierend auf einer Zeichnungsvorlage erstellen, ruft die neue Zeichnung eine Kopie der Stile in der Vorlage ab, es handelt sich jedoch um eine einmalige Kopie. Die Verbindung bleibt nicht erhalten. Wenn Sie früher die Stile in Ihrer Vorlage aktualisiert haben und Ihre Zeichnungen dieselben Aktualisierungen abrufen sollten, mussten Sie diese geänderten Stile manuell in Ihre Zeichnungen kopieren oder importieren.
Prozess für Referenzvorlagen
Wenn Sie einer Zeichnung eine Referenzvorlage anhängen, werden die AutoCAD Civil 3D-Stile in dieser Referenzvorlage in die Zeichnung kopiert und die Verbindung zwischen der Zeichnung und den Referenzvorlagen bleibt erhalten. Zeichnungen können fortlaufend automatisch oder manuell bezüglich Stiländerungen in den Vorlagen aktualisiert werden.
Dann werden Änderungen an den Referenzvorlagen fortlaufend im Push-Verfahren in die Zeichnung übertragen, damit sie auf dem neuesten Stand bleibt:
- Neue oder geänderte Stile in Referenzvorlagen werden in die Zeichnung kopiert.
- Stile, die aus Referenzvorlagen gelöscht werden, werden aus der Zeichnung entfernt, wenn sie nicht verwendet werden. Wenn ein Stil verwendet wird, wird in der Zeichnung eine lokale Kopie des Stils erstellt.

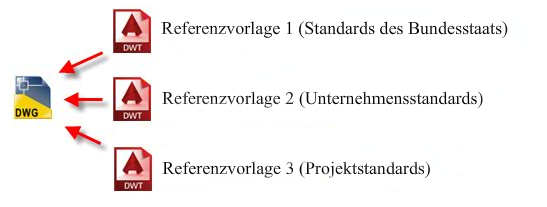

Es können außerdem mehrere Referenzvorlagen an eine Zeichnung angehängt sein. Sie könnten beispielsweise Vorlagen für Bundesstaat, Unternehmen und Projektstandards haben:
Sie können eine Hierarchie festlegen, sodass die Vorlage mit der höchsten Priorität Vorrang hat, wenn Stile doppelt vorliegen.
Neue oder bearbeitete Stile, die in den Referenzvorlagen gespeichert werden, werden in den Zeichnungen aktualisiert, wenn die Zeichnungen erneut geöffnet oder die Vorlagen manuell erneut geladen werden.
Wenn Sie beispielsweise einen Stil aktualisieren oder der Projektstandardsvorlage einen neuen Stil hinzufügen, werden diese Änderungen im Push-Verfahren in die die Vorlage referenzierenden Zeichnungen übertragen.
Stile, die durch eine Referenzvorlage importiert und referenziert werden
Die folgenden AutoCAD Civil 3D-Stile werden durch eine Referenzvorlage importiert und referenziert.
- Objektstile
- Beschriftungsstile
- Tabellenstile
- Mengenermittlungs-Kriterien
- Achs- und Längsschnitt-Entwurfsprüfungssätze
- Haltungs- und Schacht-/Bauwerksregeln
- Druckleitungsnetz-Komponentenlisten
Anmerkung: Damit eine importierte Druckleitungsnetz-Komponentenliste in der Zeichnung, in die sie importiert wird, ordnungsgemäß funktioniert, muss der zum generieren der Komponentenliste verwendete Komponentenkatalog als aktueller Komponentenkatalog festgelegt werden. Verwenden Sie den Befehl Druckleitungsnetz-Katalog festlegen, um den aktuellen Komponentenkatalog festzulegen.
In der Struktur Einstellungen des Projektbrowsers, werden in der Zeichnung referenzierte Stile mit einem Büroklammersymbol gekennzeichnet:
Zeichnungselemente in Stilen werden ebenfalls importiert. Wenn beispielsweise ein Stil Layerdefinitionen, Blöcke, Schriftarten, Linientypen usw. enthält, werden diese zugehörigen Elemente ebenfalls importiert, jedoch nicht referenziert.
Stile, die von einer Referenzvorlage importiert, jedoch nicht auf dem neuesten Stand gehalten werden
Eigenschaftssätze werden in von einer Referenzvorlage in eine Zeichnung importiert, sie werden jedoch bei Änderung der Quellvorlage nicht aktualisiert. Darüber hinaus wird nicht verhindert, dass Sie einen importierten Eigenschaftssatz in einer Zeichnung aktualisieren.
Aktualisieren von referenzierten Stilen
Nachdem Sie eine Vorlage in einer Zeichnung referenzieren, sollten Stile in der Quellvorlage und nicht in der Zeichnung, an die die Referenzvorlage angehängt wird, bearbeitet werden. Wenn Sie einen referenzierten Stil bearbeiten, wird ein Aufgabendialogfeld mit Auswahlmöglichkeiten angezeigt. Sie können eine Kopie des Stils speichern, die Änderungen temporär beibehalten, bis die Zeichnung erneut geöffnet wird, oder die Änderungen abbrechen.
Verwalten von Verknüpfungen zu Referenzvorlagen
Wenn Sie eine Zeichnung öffnen, deren Referenzvorlagen nicht gefunden werden können, z. B. wenn sie sich in einem Netzwerkverzeichnis befinden, auf das derzeit nicht zugegriffen werden kann, oder wenn die Referenzvorlagen verschoben, umbenannt oder gelöscht wurden, wird im Dialogfeld Referenzierte Vorlagen anhängen in der Spalte Status eine Benachrichtigung des Typs Pfad nicht gefunden angezeigt:
Wenn die Referenzvorlage nicht gefunden werden kann, sind die Stile trotzdem in der Zeichnung verfügbar, die auf sie verweisen, sie werden jedoch erst aktualisiert, wenn der Pfad wiederhergestellt wird.
- Wenn sich der Name oder Speicherort der Vorlage geändert hat, können Sie den Pfad im Dialogfeld ändern, indem Sie direkt den Pfad in der Spalte Gespeicherter Pfad bearbeiten oder indem Sie die Schaltfläche zum Durchsuchen verwenden, um die Vorlage erneut auszuwählen.
- Wenn Sie vorübergehend nicht auf den Pfad zugreifen können, bleiben die Stile weiterhin in der sie referenzierenden Zeichnung verfügbar, sie werden jedoch erst dann wieder aktualisiert, nachdem die Verbindung mit dem Pfad wiederhergestellt wurde.
- Wenn die Referenzvorlage gelöscht wurde, bleiben die Stile in der Zeichnung, die auf sie verweist, erhalten .
