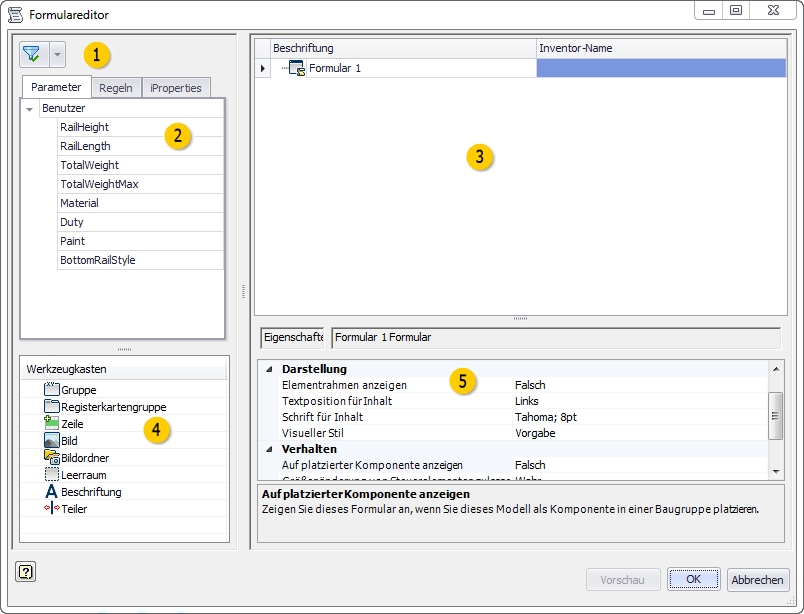

Formulareditor (Dialogfeld)

Sie können ein individuelles Formular für Ihre eigene Benutzeroberfläche erstellen und gestalten.

Zugriff:

Multifunktionsleiste: Registerkarte Verwalten Gruppe iLogic Dropdown-Pfeil Formular hinzufügen

Filter

Filtern der Listen auf den Registerkarten Parameter, Regeln und iProperties nach:

• Alle
• Schlüssel
• Umbenannt

Registerkarten

Verschieben Sie Elemente durch Ziehen und Ablegen von den Registerkarten in die Formularentwurfsstruktur, um dem Benutzeroberflächen-Entwurf Steuerelemente hinzuzufügen. Auf den Registerkarten werden nur vorhandene Parameter und Regeln angezeigt.

Formularentwurfsstruktur

Entwerfen Sie die Benutzeroberfläche in der Formularentwurfsstruktur.

• Ziehen Sie Parameter, Regeln, iProperties und Werkzeugkastenelemente auf die Formularentwurfsstruktur, um die Benutzeroberfläche zu entwerfen und zu organisieren.
• Sie organisieren die Steuerelemente durch Ziehen und Ablegen von Elementen in der Struktur.
• Klicken Sie auf eine Beschriftung, um den Text zu bearbeiten.
• Markieren Sie ein Element, um die zugehörigen Eigenschaften im Bereich Eigenschaften zu definieren.

Werkzeugkasten

Ziehen Sie ein Element in die Formularentwurfsstruktur, und legen Sie es dort ab.

	Gruppieren	Gruppiert Elemente auf der Benutzeroberfläche. Gruppen werden in Feldern angeordnet und können ausgeblendet werden.
	Registerkartengruppe	Erstellt eine Registerkarte auf der Benutzeroberfläche.
	Zeile	Erstellt eine Zeile, in der Sie Steuerelemente horizontal anordnen können. Vorgabegemäß werden die Steuerelemente vertikal angeordnet.
	Bild	Fügt ein Bild auf der Benutzeroberfläche hinzu. Bilder werden nur zu Informationszwecken hinzugefügt. Wählen Sie das Bildelement in der Formularentwurfsstruktur aus, und definieren Sie die Bilddatei in den Eigenschaften.
	Bildordner	Fügt einen Ordner für alternative Bilder hinzu.
	Leerraum	Fügt einen Leerraum auf dem Benutzeroberflächenformular hinzu.
	Beschriftung	Fügt eine Textbeschriftung auf dem Benutzeroberflächenformular hinzu.
	Teiler	Fügt eine Trennlinie auf der Benutzeroberfläche hinzu, deren Größe angepasst werden kann.

Eigenschaften

Legen Sie hier die Eigenschaften für das markierte Element in der Formularelementstruktur fest. Die Eigenschaften variieren je nach ausgewähltem Element.

Größenänderung von Steuerelementen zulassen	Wenn diese Option auf True (Wahr) gesetzt ist, wird die Option Steuerelementgröße anpassen auf dem Formular aktiviert, auf die Sie mit der rechten Maustaste zugreifen können. Mit dieser Option können Sie die Größe der Steuerelemente und Gruppen anpassen.
Steuerelementtyp bearbeiten	Definiert den für die Bearbeitung dieses Parameters zu verwendenden Steuerelementtyp.
Name des Aktivierungsparameters	Definiert den Namen eines Inventor-Wahr/Falsch-Parameters. Wenn dieser Parameter auf Wahr gesetzt wird, wird das betreffende Steuerelement aktiviert.
Schriftart	Legt die Schriftart für dieses Steuerelement fest.
Schrift für Inhalt	Legt die Schriftart für die Steuerelemente innerhalb des Formulars oder der Gruppe fest.
Bild	Definiert die in diesem Steuerelement anzuzeigende Bilddatei.
Beschriftung	Definiert den für dieses Element im Formular anzuzeigenden Text.
Maximale Breite	Definiert die maximale Breite für dieses Steuerelement. Die Zahl entspricht der Anzahl der Zeichen in der ausgewählten Schriftart.
Mindestbreite	Definiert die Mindestbreite für dieses Steuerelement. Die Zahl entspricht der Anzahl der Zeichen in der ausgewählten Schriftart.
Modal	Wenn diese Option auf False (Falsch) gesetzt ist, können Sie mit dem Modell interagieren und andere Funktionen verwenden, während das Formular aktiv ist.
Bildparametername	Definiert ein Bildsteuerelement, das sich basierend auf dem Wert des Parameters ändert. Weisen Sie dem Bildsteuerelement statt eines Bildes einen Parameter zu. Verwenden Sie diese Option mit einem Bildordner, der Bilder enthält, die den Parameterwerten zugeordnet sind. Weitere Informationen finden Sie unter Verwenden von Bildern in einem Formular.
Vordefinierte Schaltflächen	Definiert die Schaltflächen, die unten im Formular angezeigt werden. Die vordefinierten Schaltflächen stehen in einer Liste zur Auswahl bereit.
Schreibgeschützt	Wenn diese Option auf True (Wahr) gesetzt ist, kann der Parameter vom Formular aus nicht bearbeitet werden.
Elementrahmen anzeigen	Wenn diese Option auf True (Wahr) gesetzt ist, werden die Rahmen der Steuerelemente angezeigt.
Auf platzierter Komponente anzeigen	Wenn diese Option auf True (Wahr) gesetzt ist, wird das Formular beim Platzieren dieses Modells als Komponente in einer Baugruppe angezeigt. Diese Einstellung wirkt sich auf den Befehl Komponente platzieren und iLogic-Komponente platzieren aus. Wenn die Vorlagendatei ein Formular aufweist, wirkt sich diese Einstellung auch auf den Befehl Komponente in der Baugruppe erstellen aus.
Textposition für Inhalt	Legt die Textposition für die Steuerelemente innerhalb des Formulars oder der Gruppe fest
QuickInfo	Definiert den QuickInfo-Text, der angezeigt wird, wenn der Benutzer den Cursor über das Steuerelement bewegt.
Visueller Stil	Legt den visuellen Stil bzw. das Design für das Formular fest. Die verfügbaren Optionen stehen in einer Liste zur Auswahl bereit.
