In dieser Übung laden Sie eine DWG-Datei und wählen einen untergeordneten Satz von Layern in der Datei aus. Für jeden Layer in der DWG-Datei werden eine Elementquelle und eine Layerressource erstellt.
| |
Ausführliche Schritte |
|---|
|
|

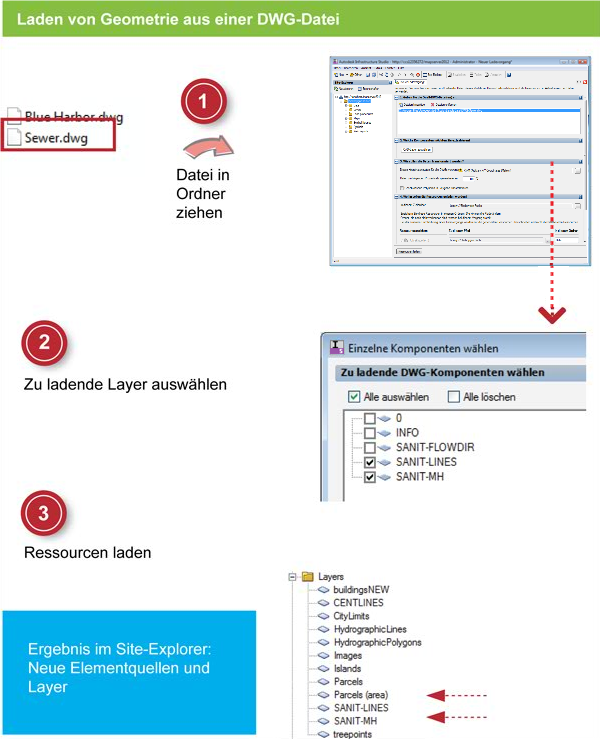

- Navigieren Sie im Windows Explorer zu folgendem Ordner: C:\Programme\Autodesk\Autodesk Infrastructure Studio 2017\Sample Data\DWG.
- Wählen Sie die Datei Sewer.dwg aus. Ziehen Sie die Datei in den Ordner Sheboygan Public im Site-Explorer.
|
|
|
- Wählen Sie unter Welche Komponenten möchten Sie extrahieren die Option CAD-Layer auswählen aus.
- Klicken Sie im Dialogfeld Einzelne Komponenten wählen auf Alle löschen.
- Wählen Sie die Layer SANIT-LINES und SANIT-MH aus. Klicken Sie auf OK.
- Wählen Sie unter Wie sollen die Daten transformiert werden das Koordinatensystem WGS84 datum, Latitude-Longitude; Degrees (in der Kategorie Lat Longs) aus.
|
|
|
- Klicken Sie auf Ressourcen laden.
- Klicken Sie auf
 , und speichern Sie die Ladevorgangsressource im Ordner Load Procedures unter dem Namen Load DWG layers.
- Schließen Sie den Ladevorgang-Editor.
- Doppelklicken Sie im Site-Explorer auf die neuen Layer, um die Ergebnisse des Ladevorgangs anzuzeigen.
|
