- Klicken Sie in der Strukturansicht unter Subcase 1 mit der rechten Maustaste auf Abhängigkeiten, und wählen Sie Neu.

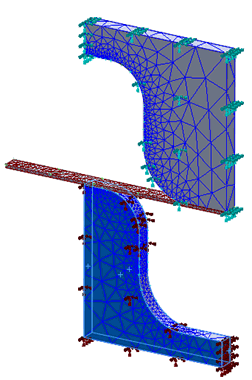

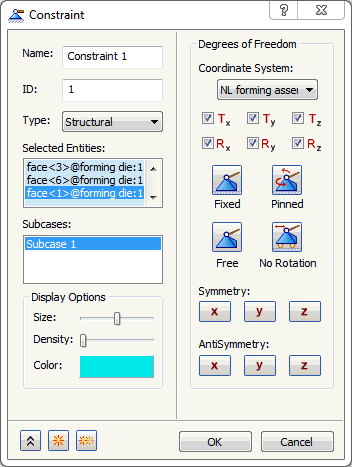

- Wählen Sie alle Seitenflächen der Matrize mit Ausnahme der Kontaktfläche, und wählen Sie außerdem die Endfläche der Platte, wie in der folgenden Abbildung gezeigt. Klicken Sie auf die Schaltfläche Fest.
- Stellen Sie sicher, dass Subcase 1 in der Liste Subcases ausgewählt ist.
- Klicken Sie auf die Schaltfläche
Neu. - Ändern Sie die Farbe in Braun.

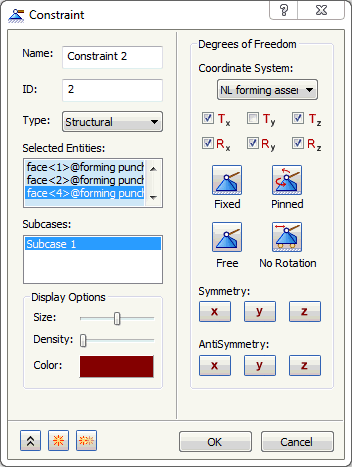

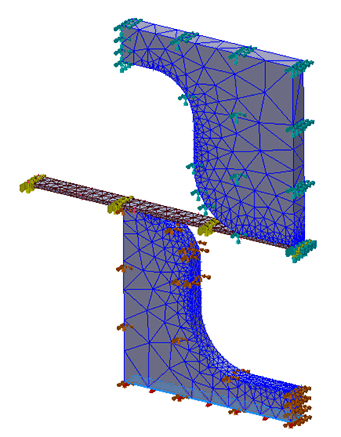

- Wählen Sie alle Seitenflächen des Stanzmodells mit Ausnahme der Kontaktfläche. Klicken Sie auf die Schaltfläche Fest, und deaktivieren Sie das Kontrollkästchen Ty, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf die Schaltfläche Neu.
- Ändern Sie die Farbe in Gelb.

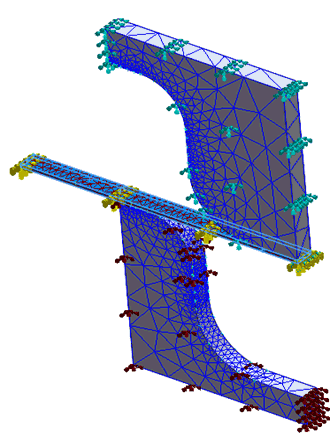

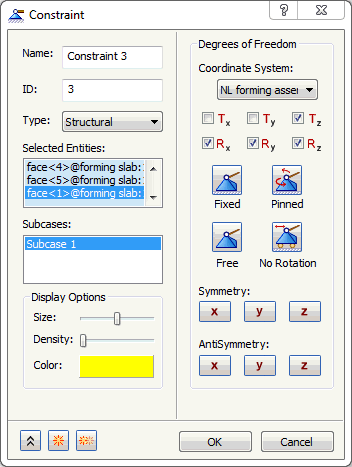

- Wählen Sie alle Flächen des Plattenmodells mit Ausnahme des festen Endes. Deaktivieren Sie die Kontrollkästchen Tx und Ty, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf die Schaltfläche Neu.
- Ändern Sie die Farbe in Rot.

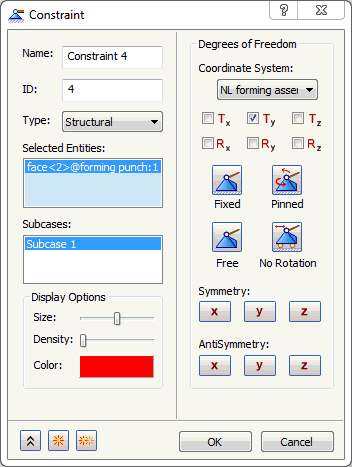

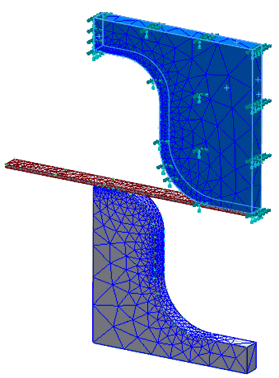

- Wählen Sie die untere Fläche des Stanzmodells. Klicken Sie auf die Schaltfläche Frei, und aktivieren Sie das Kontrollkästchen Ty, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf OK, um die Abhängigkeit in der Y-Richtung für die Last der erzwungenen Verschiebung zu erstellen.
