Für modale Frequenzantwortlösungen sehen die Dynamikeinrichtungsoptionen etwas anders aus. In dieser speziellen Analyse interessieren Sie sich nur für die erste Biegeschwingungsform der Struktur aufgrund der schwingungsabhängigen Belastung.

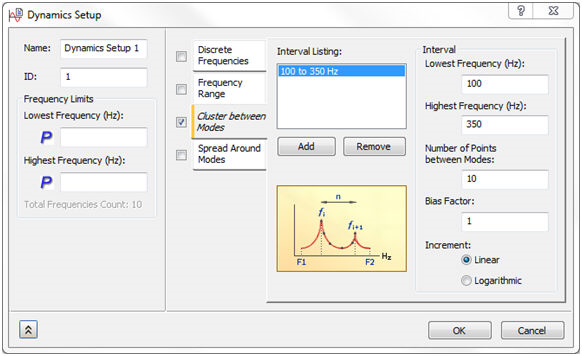

- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Dynamikeinrichtung 1, und wählen Sie Bearbeiten.
- Klicken Sie auf das Kontrollkästchen Cluster zwischen Modi und wählen Sie Linear unter Inkrement.
- Bei Niedrigste Frequenz geben Sie 100.0 und bei Höchste Frequenz geben Sie 350.0 ein.
- Geben Sie 10 als Anzahl der Punkte zwischen den Modi ein.
- Der Abweichungsfaktor muss auf einen Vorgabewert von 1 gesetzt werden.
- Klicken Sie auf OK, um die Änderungen zu übernehmen.
