- Klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Bearbeiten.

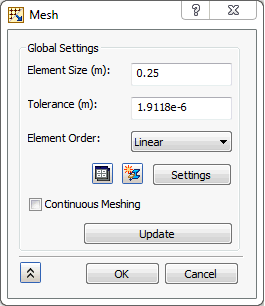

- Geben Sie für die Elementgröße den Wert 0.25 (m) ein.
- Ändern Sie die Elementreihenfolge in Linear.
- Deaktivieren Sie Fortlaufende Netzerzeugung, da es sich um ein Volumennetz handelt.
- Klicken Sie auf die Schaltfläche Aktualisieren, um die Geometrie zu vernetzen.
- Klicken Sie auf OK.

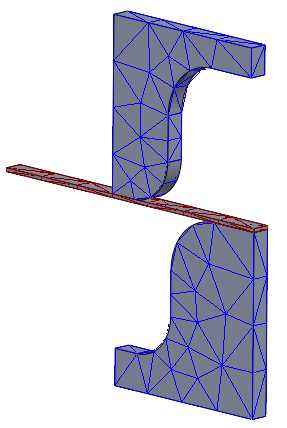

- Beachten Sie, dass das Netz grob ist. Um die korrekten Kontaktelemente zwischen Stanzwerkzeug und Matrize mit Blech zu entwickeln, müssen Netzsteuerungen auf Kanten erstellt werden.
- Klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Netzsteuerung hinzufügen.

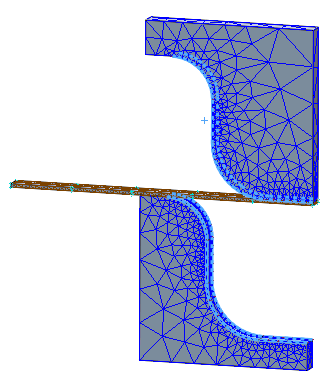

- Klicken Sie auf das Auswahlfeld Ausgewählte Kanten, um den Fokus von Knotendaten zu verschieben, und wählen Sie die Kanten auf beiden Seiten aus, wie in der folgenden Abbildung gezeigt.
- Geben Sie 20 für Anzahl der Elemente ein.
- Klicken Sie auf die Schaltfläche
Neu.

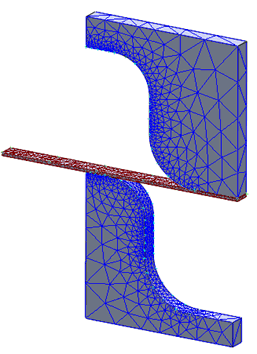

- Wählen Sie die vier seitlichen Kanten der Blechplatte aus, wie in der folgenden Abbildung gezeigt.
- Geben Sie 50 für Anzahl der Elemente ein.
- Klicken Sie auf OK.

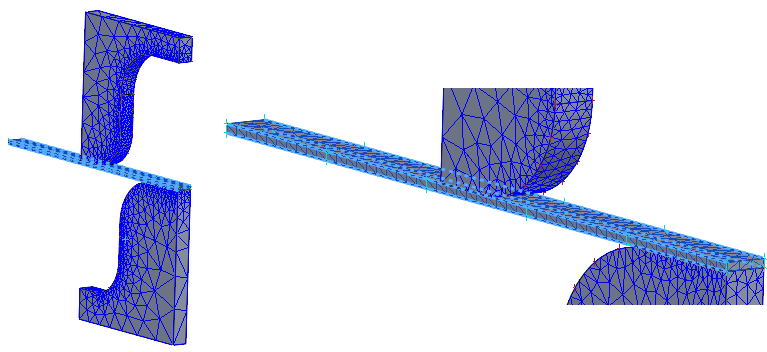

- Klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Alle Netze aktualisieren aus.
