- Klicken Sie mit der rechten Maustaste auf Lasten, und wählen Sie Neu.
- Wählen Sie im Dropdown-Menü Typ die Option Erzwungene Bewegung und im Dropdown-Menü Arten erzwungener Bewegung die Option Beschleunigung aus.

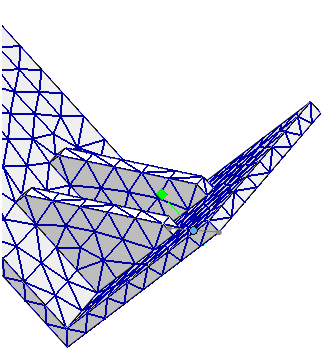

- Klicken Sie auf den abhängigen Punkt an der Basis der Struktur.
- Geben Sie 1.0 in das Feld ay unter Lastendefinition ein.
- Klicken Sie unter dem Abschnitt
Tabellendaten für Frequenz auf die Schaltfläche Neue Tabelle neben der Dropdown-Liste Belastungsfaktor.

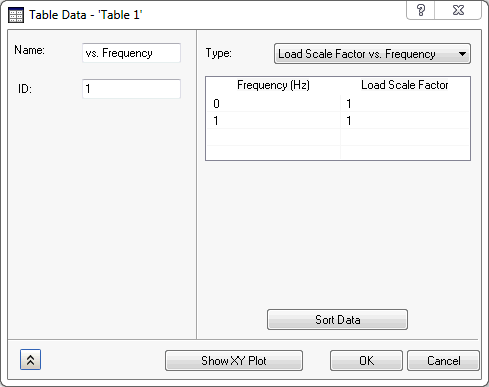

- Definieren Sie die Tabelle wie in der Abbildung unten gezeigt, indem Sie in die Zelle doppelklicken. Beachten Sie, dass die Werte entlang der relevanten Frequenz liegen. Ändern Sie den Namen in im Vergleich zu Frequenz.
- Wählen Sie Last-Maßstab im Vergleich zu Frequenz aus dem Dropdown-Menü aus.

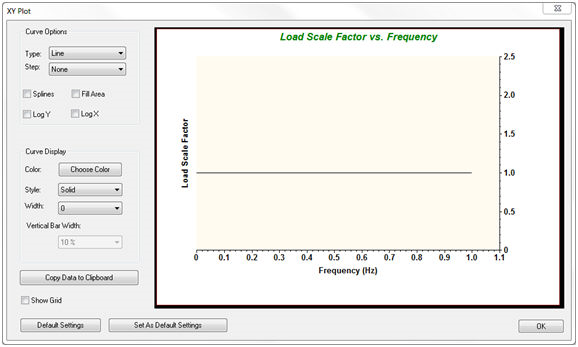

- Klicken Sie auf die Schaltfläche XY-Darst. anz., um die Darstellung anzuzeigen. Es sollte aussehen wie in der folgenden Abbildung gezeigt.
- Klicken Sie im Dialogfeld XY-Darstellung auf OK.
- Klicken Sie im Dialogfeld Tabellendaten – ‘Tabelle 1' auf OK.

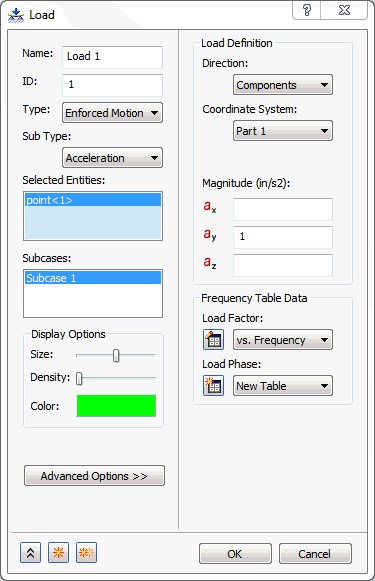

- Klicken Sie im Dialogfeld Belastung auf OK.
Bei erzwungenen Bewegungsbelastungen (Verschiebung, Geschwindigkeit und Beschleunigung) muss die Richtung, die erzwungen werden soll, eingeschränkt werden. Dies mag unpraktisch erscheinen, aber bedenken Sie, dass die erzwungene Bewegung eine eingeschränkte Bewegung ist.
