- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Flächenkontakte, und wählen Sie Neu.
- Ändern Sie den Namen in Obere Kontakte.
- Wählen Sie das Optionsfeld Manuell.
- Wählen Sie die obere Fläche der Platte als Master-Objekt-Fläche aus.

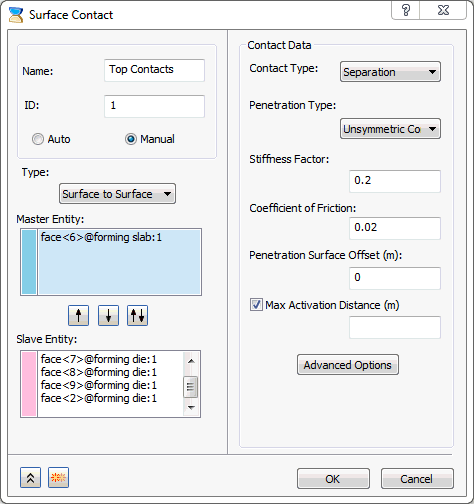

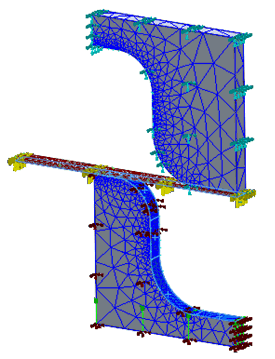

- Wählen Sie für die untergeordnete Fläche die Kontaktfläche der Matrize aus, wie in der folgenden Abbildung gezeigt.
- Stellen Sie sicher, dass Hinzufügen zum FE-Modell aktiviert ist.
- Geben Sie 0.2 als Steifheitsfaktorund 0.02 als Reibungskoeffizient ein.
- Klicken Sie auf die Schaltfläche
Duplizieren, und ändern Sie den Namen in Untere Kontakte.

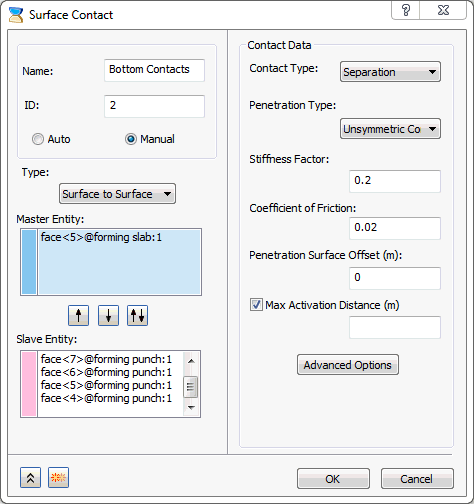

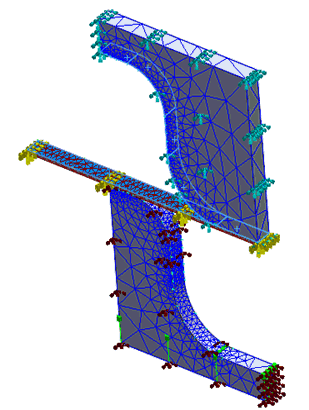

- Deaktivieren Sie alle Objekte, und wählen Sie das Master-Objekt als untere Flächen der Platte und das untergeordnete Objekt als alle sich berührenden Flächen des Stanzmodells neu aus, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf OK, um die Flächenkontakte zu erstellen.
