Modale Frequenzantwortlösungen benötigen modale Informationen zum Lösen der Bewegungsgleichungen.
- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Modaleinrichtung 1, und wählen Sie Bearbeiten.
- Geben Sie 40 als Anzahl der Modi ein.
- Klicken Sie auf OK, um die Änderungen zu übernehmen.

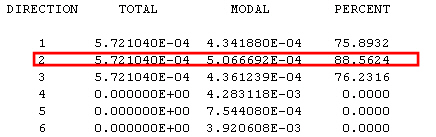

Sie haben 40 Modi definiert, um genügend modale Daten für eine fundierte Antwort zu erhalten. Dies wurde herausgefunden, indem eine normale Modi-Analyse durchgeführt und die Tabelle mit der Prozent-Modalmasse untersucht wird, die in der Autodesk Nastran-Ausgabedatei (*.OUT) zu finden ist. Mit 40 Modi hat die Tabelle wie in der folgenden Abbildung gezeigt ausgesehen.
Beachten Sie, dass 88 % in der Richtung 2 liegen. Wir möchten mehr als 80 % in dieser Richtung haben, da dies die Richtung ist, der wir eine Grunderregung mitgeben. Sie können diese Ausgabedatei (*.OUT) mit einem Texteditor wie z. B. Editor anzeigen.
