- Die Ergebnisse werden automatisch geladen.

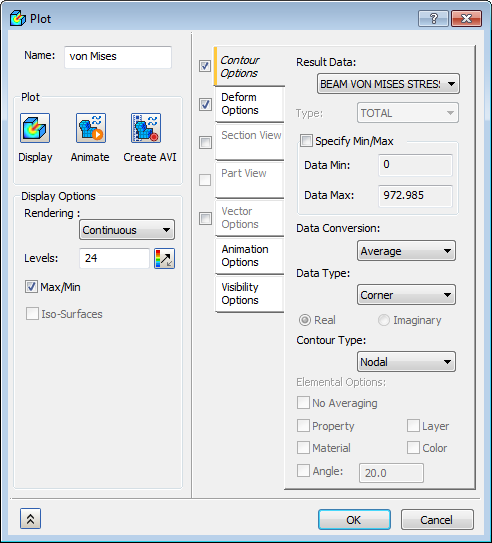

- Klicken Sie unter Subcase 1 mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.
- Wählen Sie BALKEN VON MISES-SPANNUNG für die Ergebnisdaten unter Konturen - Optionen.
- Stellen Sie sicher, dass Verformung - Optionen und Konturen - Optionen ausgewählt sind.

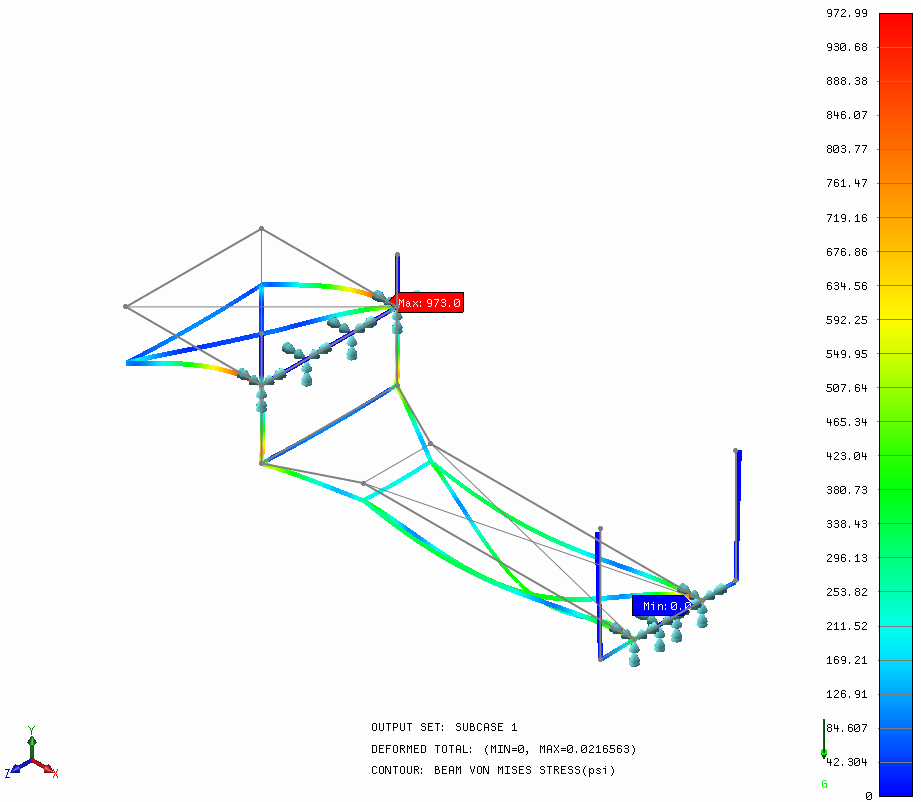

- Klicken Sie auf die Schaltfläche Anzeige, um die Kontur zu plotten.
Damit ist die lineare statische Analyse eines Anhängergestells mit Stab- und Balkenelementen abgeschlossen.
Im Folgenden werden die behandelten Hauptthemen zusammengefasst:
- Ausführen einer Analyse einer Stab-/Balken-Struktur
- Erstellen von physikalischen Eigenschaften für Linienelemente mit Tragwerk
- Verwenden einer Schwerkraftlast
- Plotten eines Balkendiagramms
