Nachverarbeitung der Ergebnisse

1. Die Ergebnisse werden automatisch in Autodesk Nastran In-CAD geladen.
2. Klicken Sie unter Ergebnisse mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.

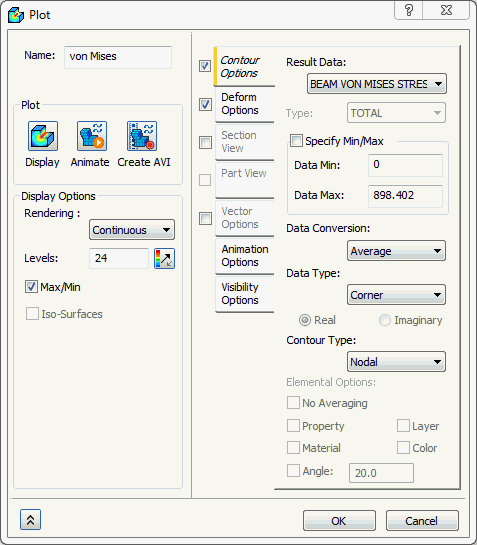

3. Wählen Sie BALKEN VON MISES-SPANNUNG für die Ergebnisdaten unter Konturen - Optionen.



4. Stellen Sie sicher, dass Verformung - Optionen und Konturen - Optionen ausgewählt sind.

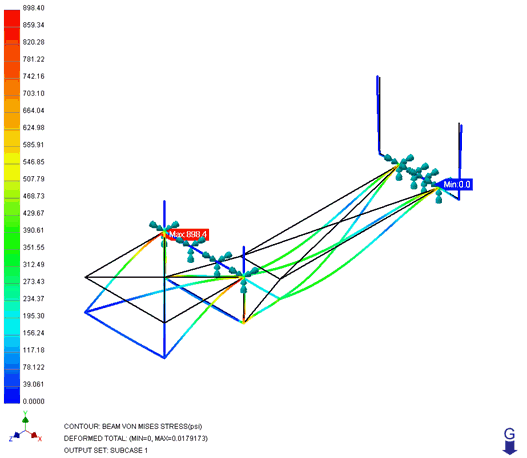

5. Klicken Sie auf die Schaltfläche Anzeige, um die Kontur zu plotten.



6. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und klicken Sie auf Neu.

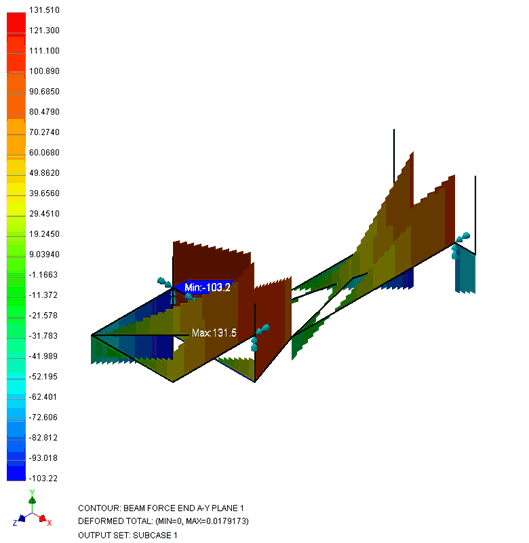

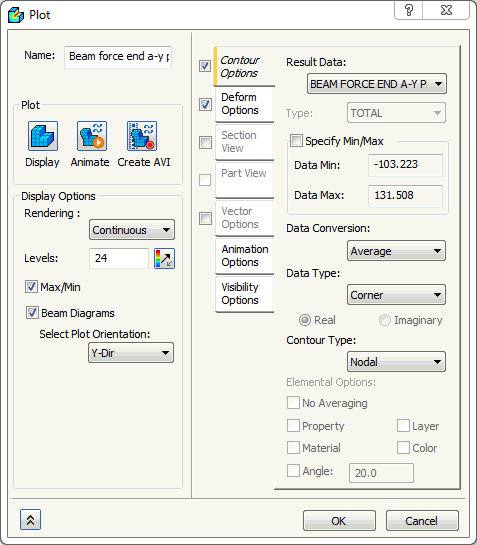

7. Wählen Sie BALKENRAFT ENDE A-Y EBENE1 für die Ergebnisdaten unter Konturen - Optionen, um das Schubkraft-Balkendiagramm zu plotten.
8. Stellen Sie sicher, dass Balkendiagramme ausgewählt ist und dass die Plotausrichtung auf Y-Richtung eingestellt ist.
9. Deaktivieren Sie Verformung - Optionen, und klicken Sie auf die Schaltfläche Anzeige.

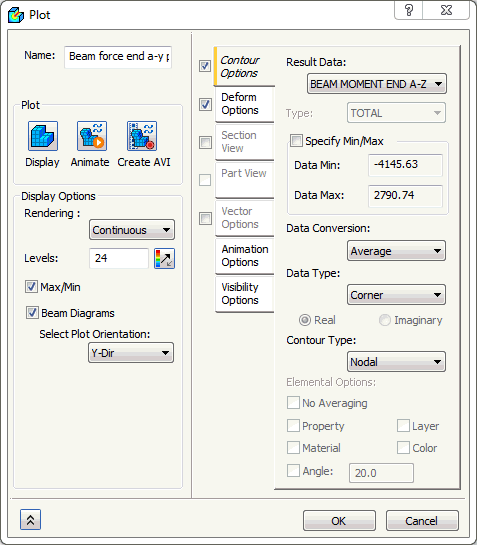

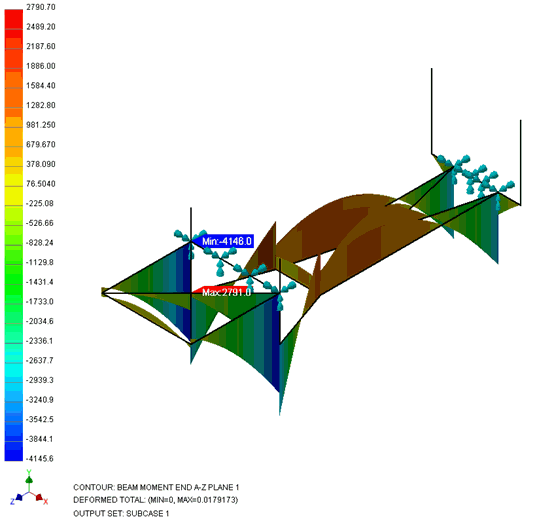

10. Wählen Sie BALKENMOMENT ENDE A-Z EBENE 1 für die Ergebnisdaten unter Konturen - Optionen, um das Biegemoment-Balkendiagramm zu plotten.
11. Stellen Sie sicher, dass Balkendiagramme ausgewählt ist und dass die Plotausrichtung auf Y-Richtung eingestellt ist.
12. Klicken Sie auf Anzeige.





Damit ist die lineare statische Analyse eines Anhängergestells mit Stab- und Balkenelementen abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Ausführen einer Analyse einer Stab-/Balken-Struktur
• Erstellen von physikalischen Eigenschaften für Linienelemente mit Querschnitt
• Verwenden einer Schwerkraftlast
• Plotten eines Balkendiagramms
