Definieren der Materialeigenschaften

Erstellen Sie ein neues Material, indem Sie Edelstahl aus der Materialbibliothek laden.

1. Klicken Sie mit der rechten Maustaste auf Materialien, und wählen Sie Neu.
2. Klicken Sie im Dialogfeld auf Material auswählen.

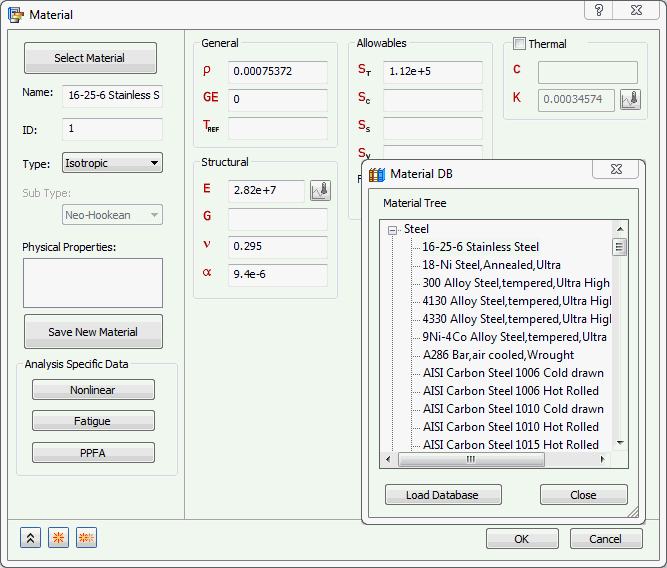

3. Im Dialogfeld Material DB werden die verfügbaren Bibliotheken aufgelistet. Klicken Sie auf Datenbank laden.
4. Navigieren Sie zum Ordner C:\Programme\Autodesk\Nastran In-CAD 2016\Materials, und wählen Sie die Datei NEi_Materials.sldmat.
5. In der Materialstruktur werden die verfügbaren Materialien aufgelistet. Wählen Sie in der Kategorie Stahl das Material 16-25-6 Edelstahl.



6. Klicken Sie auf Schließen.

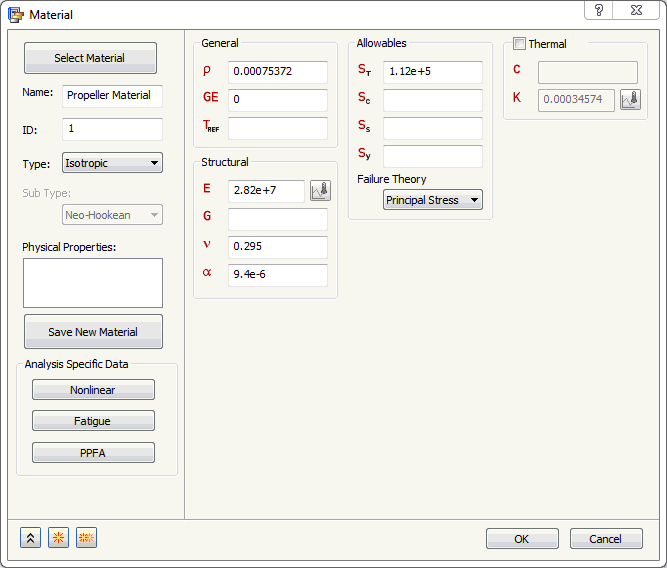

7. Benennen Sie das Material in Propeller Material um.



8. Klicken Sie auf OK, um das Material zu erstellen.

Die wichtigsten Bestandteile einer normalen Modusanalyse sind Steifigkeit und Masse. Gehen Sie bei der Definition eines benutzerdefinierten Materials für eine normale Modusanalyse vorsichtig vor, um sicherzustellen, dass eine Massendichte in den Materialdaten definiert ist.
