Einrichten der Analyse

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Analyse 1, und wählen Sie Bearbeiten.
2. Geben Sie Manifold Analysis als Name und NL SS Heat Transfer als Titel ein. Wählen Sie Nichtlineare stationäre Wärmeübertragung im Dropdown-Menü Typ.

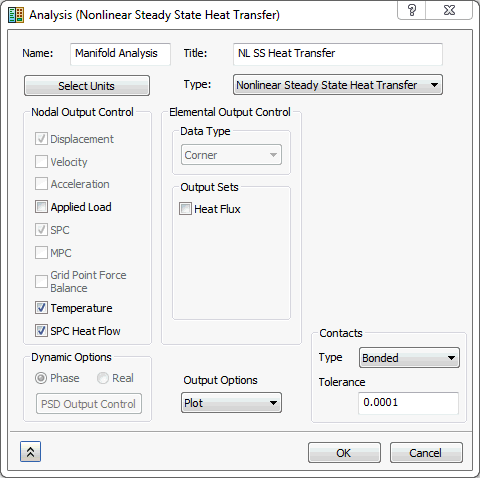

3. Das Dialogfeld sollte der folgenden Abbildung entsprechen.



4. Klicken Sie auf OK, um die Einrichtung der Analyse abzuschließen und zur Strukturansicht zurückzukehren. Das Modell kann nun analysiert werden.

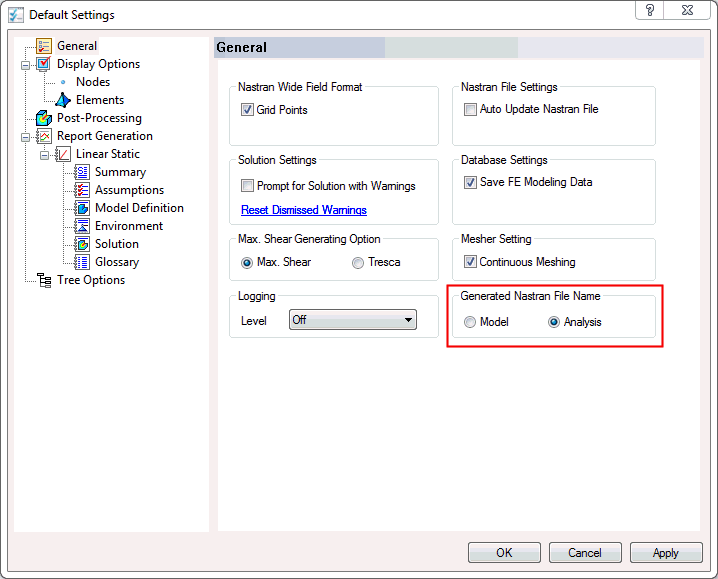

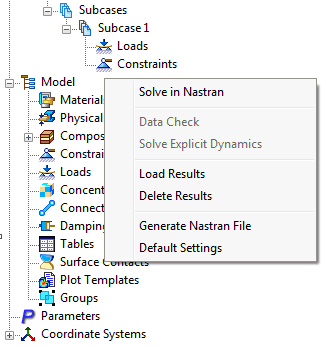

5. Klicken Sie mit der rechten Maustaste auf den leeren Bereich der Strukturansicht, und wählen Sie Vorgabeeinstellungen.



6. Wählen Sie in den Vorgabeeinstellungen die Option Allgemein und dann unter NASTRAN-Dateinamen erzeugt das Optionsfeld Analyse.



   Mithilfe von NASTRAN-Dateinamen erzeugt können Sie für die erstellte Nastran- und FNO-Datei den Analysenamen festlegen. In diesem Fall wird die thermische Spannungsanalyse als Analyse ausgewählt, damit die FNO-Datei der thermischen Analyse unter dem Namen der Analyse gespeichert wird. Sie wird in der linearen statischen Analyse als Last von der Ausgabe verwendet, um die thermische Spannungsanalyse auszuführen. Wechseln Sie nach Abschluss dieses Lernprogramms zurück zum Optionsfeld Modell.

7. Klicken Sie auf OK.
