Definieren des Netzes

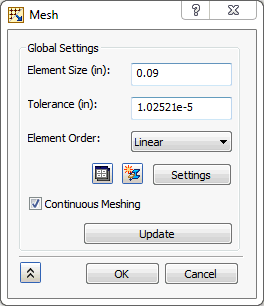

1. Klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Bearbeiten.
2. Geben Sie unter Globale Einstellungen den Wert 0.09 in das Feld Elementgröße ein.
3. Wählen Sie im Dropdown-Menü Elementreihenfolge die Option Linear. Lineare Elemente eignen sich gut für die thermische Analyse.



   Sie verwenden lineare Volumenkörperelemente, da in Wärmeübertragungsanalysen keine Mittelknoten erforderlich sind.

4. Klicken Sie auf OK.
5. Nach der Erstellung des Netzes sollte das Modell der folgenden Abbildung entsprechen.
