Nachverarbeitung der Ergebnisse

1. Nachdem die Lösung abgeschlossen ist, lädt Autodesk Nastran In-CAD die Ergebnisse.

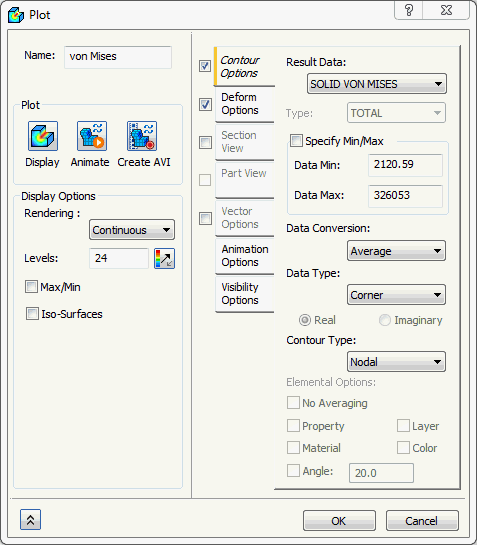

2. Klicken Sie in der Strukturansicht unter Ergebnisse mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.
3. Deaktivieren Sie das Kontrollkästchen Max/Min unter den Anzeigeoptionen. Wählen Sie im Abschnitt Verformung - Optionen die Option Tatsächlich, um die tatsächlichen Verschiebungen anzuzeigen. Ändern Sie im Abschnitt Konturen - Optionen die Ergebnisdaten in FESTKÖRPER VON MISES-SPANNUNG. Wählen Sie im Abschnitt Sichtbarkeitsoptionen die Option Alle ausblenden, und klicken Sie auf Anzeige.

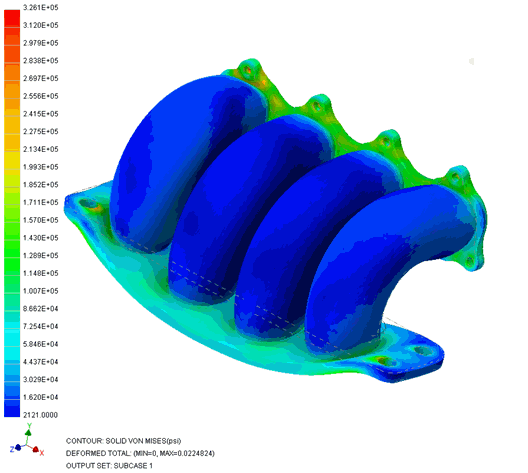

4. Die Ergebnisse sollten der folgenden Abbildung entsprechen.



Damit sind die Wärmeübertragungsanalyse und die thermische Spannungsanalyse eines Abgaskrümmers abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Erstellen von thermischen Randbedingungen – Konvektion und Wärmestrom
• Einrichten von thermischen Lasten mit der Ausgabe einer früheren Analyse zum Ausführen einer thermischen Spannungsanalyse
• Nachverarbeitung der Ergebnisse der thermischen Spannungsanalyse
