Animieren der Ergebnisse

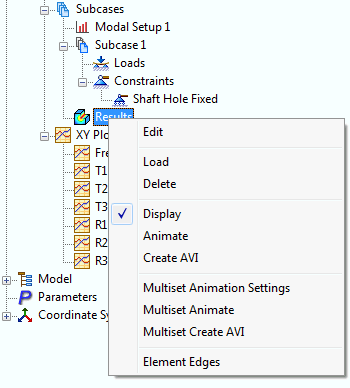

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Ergebnisse, und wählen Sie Bearbeiten.

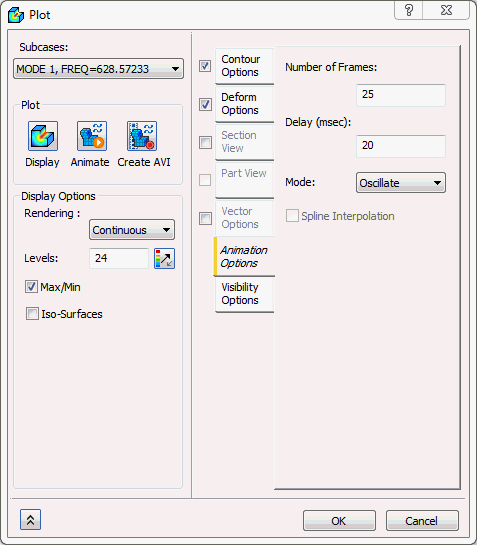

2. Wählen Sie im Dropdown-Menü Subcases den Eintrag für Modus 1, Freq = 628.57233. Stellen Sie sicher, dass Konturen - Optionen und Verformung - Optionen aktiviert sind.
3. Klicken Sie auf die Registerkarte Animation - Optionen.

   Anzahl der Frames = 25

   Verzögerung (ms) = 20

   Modus = Oszillieren



4. Klicken Sie auf OK.
5. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und wählen Sie Animieren. Die Kontur und die Verformung sollten nun animiert werden.
6. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und wählen Sie noch einmal Animieren, um die Animation zu beenden.
7. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und wählen Sie Bearbeiten.
8. Deaktivieren Sie das Kontrollkästchen Kontur. Sie sehen, dass der Konturplot der Verschiebung nicht mehr zusammen mit dem Verformungsplot interpoliert wird.

Damit ist die normale Modusanalyse eines Propellers abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Einrichten und Ausführen einer einfachen normalen Modusanalyse
• Interpretieren der extrahierten Frequenz- oder Eigenwert-Ergebnisse
• Einrichten und Ausführen einer einfachen Animation
