Nachverarbeitung der Ergebnisse

1. Nachdem die Lösung abgeschlossen ist, werden die Ergebnisse automatisch in Autodesk Nastran In-CAD geladen.

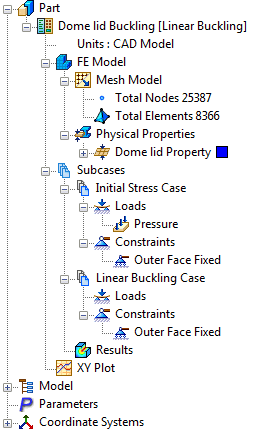

2. In der Strukturansicht sehen Sie, dass Ergebnisse für die Subcases für die Ausgangsspannung und für die Knickung berechnet wurden, die beide unter Ergebnisse geladen sind.
3. Autodesk Nastran (der Solver) berechnet die Verschiebungen, um die Modalformen für jeden extrahierten Eigenwert grafisch darzustellen.

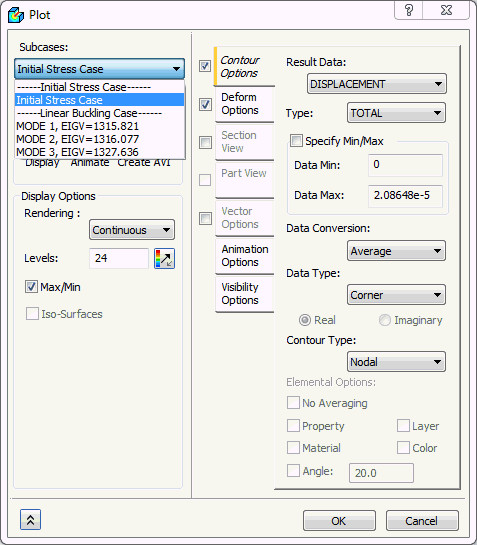

4. Doppelklicken Sie auf Ergebnisse, und wählen Sie Modus 1, EIGV = 1315.821 aus der Liste Subcases.

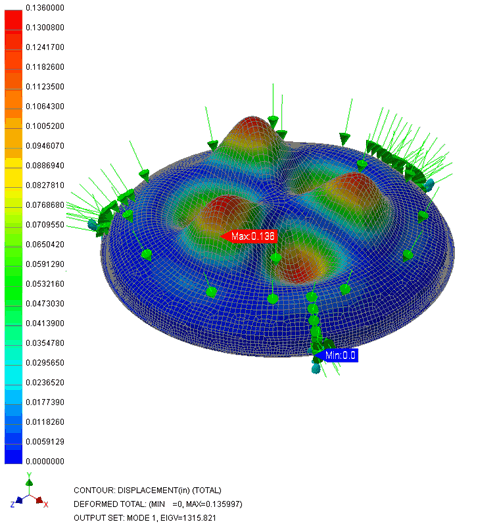

5. Aktivieren Sie das Kontrollkästchen Verformung - Optionen, und klicken Sie auf Anzeige. Der Plot sollte der folgenden Abbildung entsprechen.





6. Die erste und niedrigste Eigenwert beträgt etwa 1316. Dies ist von vorrangigem Interesse.
7. Durch Multiplizieren mit der angewendeten Last 1Psi erhalten Sie die niedrigste kritische Knicklast von ~1316Psi.

Damit ist die lineare Knickanalyse eines Kuppeldeckels abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Einrichten einer einfachen linearen Knickanalyse
• Interpretieren der extrahierten Eigenwert-Ergebnisse
• Berechnen der niedrigsten kritischen Knicklast
