Definieren der Elementeigenschaften als Querschnitt

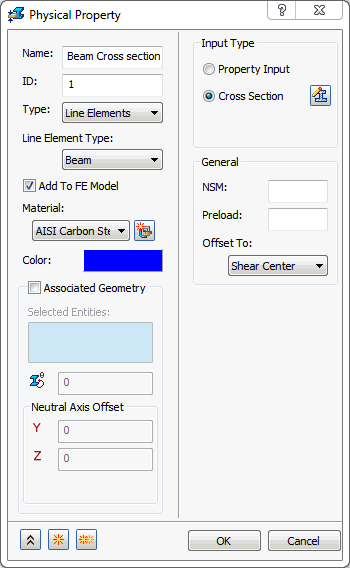

1. Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Physikalische Eigenschaften, und wählen Sie Neu.
2. Benennen Sie die Eigenschaft in Beam Cross Section Property um.
3. Wählen Sie Linienelemente im Dropdown-Menü Typ.
4. Wählen Sie Balken im Dropdown-Menü Linienelementtyp.
5. Wählen Sie im Gruppenfeld Eingabetyp das Optionsfeld Querschnitt, und klicken Sie auf die Schaltfläche Definieren.

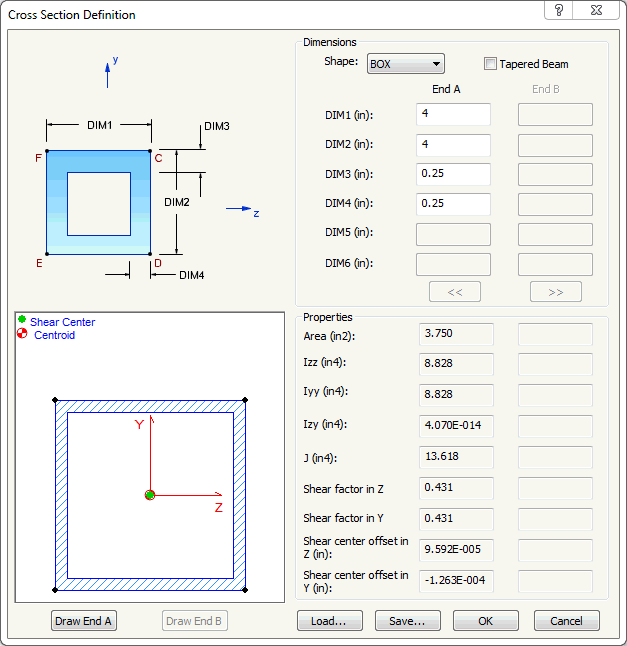

6. Definieren Sie den Querschnitt gemäß der folgenden Abbildung. Klicken Sie auf die Schaltfläche Ende A zeichnen, um die Eigenschaften anzuzeigen.



7. Klicken Sie auf OK.
8. Stellen Sie sicher, dass Verknüpfte Geometrie deaktiviert ist.



   Dadurch wird ein Netz mit den Querschnittseigenschaften für jedes Skizzensegment im Modell erstellt.

9. Klicken Sie auf OK, um die physikalische Eigenschaft zu erstellen.
