Nachverarbeitung der Ergebnisse

1. Nach dem Lösen des Modells werden die Ergebnisse für jede Subcase automatisch geladen.

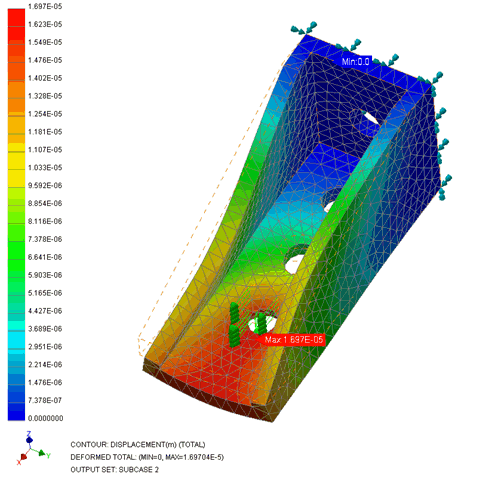

2. Doppelklicken Sie auf den Plot für die Verschiebung unter der neuen Subcase 2, um die Gesamtverformungskontur auf der verformten Geometrie zu plotten.



Damit ist die lineare statische Analyse einer Vorrichtung abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Einfache lineare statische Analyse eines Bauteils
• Einheitensystem
• Vorverarbeitung: Materialien, Eigenschaften, Vernetzung, Lasten, Abhängigkeiten
• Einrichten der Analyse
• Ausführen der Analyse
• Nachverarbeitung der Ergebnisse
• Erstellen eines Berichts mit dem Berichtsassistenten
• Einrichten und Ausführen mehrerer Subcases
