- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Manifold Analysis, wählen Sie Kopieren und dann im Hauptknoten der Struktur Einfügen. Dadurch wird eine Kopie der Analyse mit dem Namen Kopie von Manifold Analysis erstellt.
- Die Struktur von Kopie von Manifold Analysis ist nun aktiv. Klicken Sie unter Subcases mit der rechten Maustaste auf Subcase 1, wählen Sie Umbenennen, und geben Sie den neuen Namen Subcase 2 ein. Entfernen Sie die Last Initial Temperature von Subcase 2, da sie für eine thermische Spannungsanalyse nicht erforderlich ist.

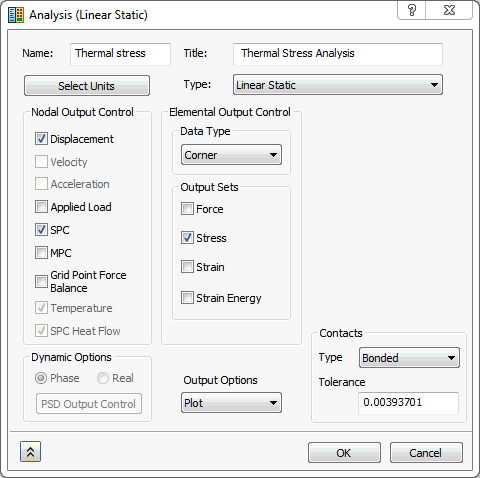

- Klicken Sie mit der rechten Maustaste auf Kopie von Manifold Analysis, und wählen Sie Bearbeiten.
- Geben Sie
Thermal Stress
als Name und
Thermal Stress Analysis
als Titel ein. Ändern Sie den Typ der Analyse im Dropdown-Menü in Lineare Statik.
- Klicken Sie auf OK.

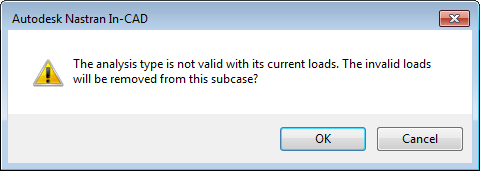

- Alle thermischen Lasten werden aus der Analyse entfernt, da sie keinen Bezug zur linearen statischen Analyse haben. Die Last Initial Temperature musste jedoch manuell entfernt werden.
- Klicken Sie im Meldungsfenster auf OK.
