- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Abhängigkeiten, und wählen Sie Neu.

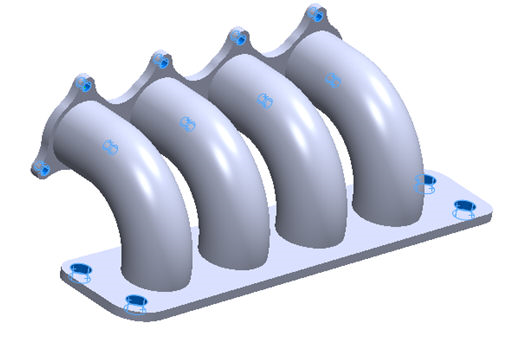

- Wählen Sie die Bohrungsoberflächen aus, die in der folgenden Abbildung blau hervorgehoben sind.
- Benennen Sie die Abhängigkeit in Strukturabhängigkeiten um.

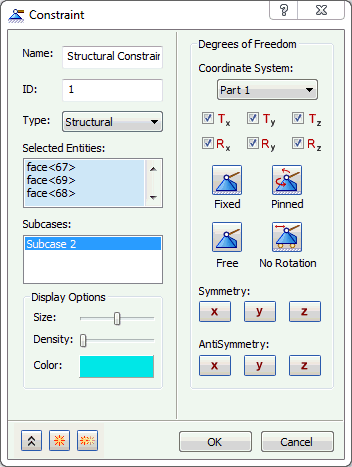

- Akzeptieren Sie die Vorgabeeinstellungen. Stellen Sie sicher, dass Subcase 2 markiert ist, und klicken Sie dann auf die Schaltfläche
Neu, um eine weitere Abhängigkeit zu definieren.

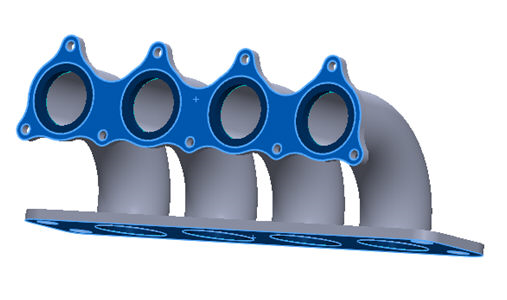

- Benennen Sie Abhängigkeit 2 in Sliding Surfaces um. Wählen Sie die blau hervorgehobene Oberfläche auf beiden Flanschen, die von den Rohren weg zeigen, wie in der Abbildung unten gezeigt.

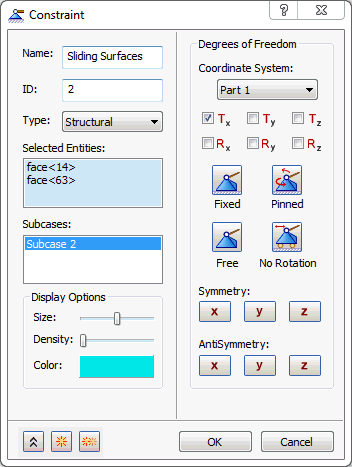

- Deaktivieren Sie alle Freiheitsgrade außer Tx. Dadurch können die Knoten auf der Oberfläche über die Ebene gleiten, auf der sie sich befinden, sie können sie jedoch nicht durchdringen.
- Stellen Sie sicher, dass Subcase 2 markiert ist, und klicken Sie dann auf OK, um das Dialogfeld zu schließen.

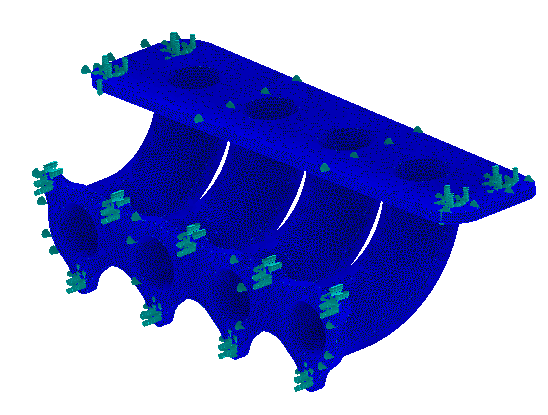

- Das fertige Modell sollte der folgenden Abbildung entsprechen.

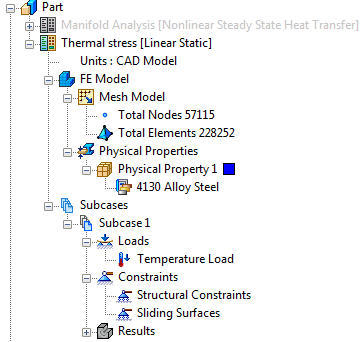

- Nach der Definition aller Elemente sollte die endgültige Strukturansicht der folgenden Abbildung entsprechen.
