Neue Analyse

Das Formular Neue Analyse wird unten angezeigt.

Name: Geben Sie einen Namen für die neue Analyse ein.

Titel: Geben Sie zusätzliche Kommentare zur Analyse ein, z. B. eine kurze Beschreibung.

Typ: Derzeit werden die folgenden Analysetypen unterstützt:

• Lineare Statik
• Normale Modi
• Lineare Knickung
• Vorspannung statisch
• Normale Vorspannungsmodi
• Nichtlineare Knickung
• Direkte transiente Antwort
• Modale transiente Antwort
• Auswirkungsanalyse
• Nichtlineare transiente Antwort
• Direkte Frequenzantwort
• Modale Frequenzantwort
• Zufällige Antwort
• Multi-Axiale Ermüdung
• Schwingungsermüdung
• Lineare stationäre Wärmeübertragung
• Nichtlineare stationäre Wärmeübertragung
• Nichtlineare transiente Wärmeübertragung

Einheiten auswählen: Autodesk Nastran In-CAD ermöglicht Ihnen die Auswahl der Analyseeinheiten auf zwei verschiedenen Ebenen:

• CAD-Modell: Diese Einstellung verwendet die Einheiten, die Sie im CAD-Modell auswählen.
• Andere verfügbare Einheitensysteme sind SI, Geänderte SI und Deutsch.
• Wenn die Einheiten in der Analyse geändert werden, überschreibt diese Einstellung Autodesk Nastran In-CAD, Format und dann die Einheiten für die Analyse.
• Wenn das Modell mehrere Analysen enthält, kann ein anderes Einheitensystem pro Analyse ausgewählt werden.
• Dies gilt nur für die Nastran-Massendatendatei, die erstellt wird. Der Benutzer wird keinen Unterschied bei den Zahlen feststellen, die in der Benutzeroberfläche eingegeben sind.

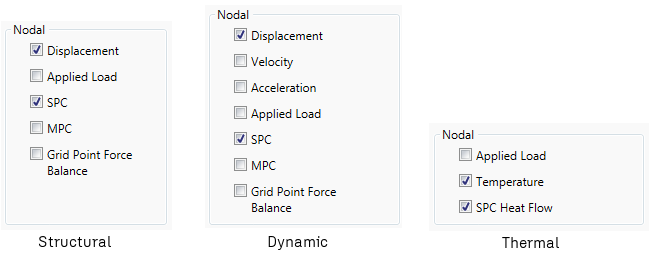

Knoten-Ausgabesteuerung:

• Verschiebung: Steuert die Knoten-Verschiebungsausgabe.
• Geschwindigkeit: Steuert die Geschwindigkeit der Knotenausgabe.
• Beschleunigung: Steuert die Knoten-Beschleunigungsausgabe.
• Belastung: Steuert die angewendete Lastausgabe des Knotens.
• Punktbezogene Abhängigkeit (SPC): Steuert die Ausgabe der punktbezogenen Abhängigkeit des Knotens.
• Mehrpunktbezogene Abhängigkeitskraft (MPC): Steuert die Ausgabe der mehrpunktbezogenen Abhängigkeit des Knotens.
• Rasterpunktkraftausgleich: Steuert die Ausgabe der Rasterpunktkraft.
• Temperatur: Steuert die Temperaturverteilungsausgabe.
• SPC-Wärmestrom: Steuert die Einzelpunkt-Wärmestromausgabe.

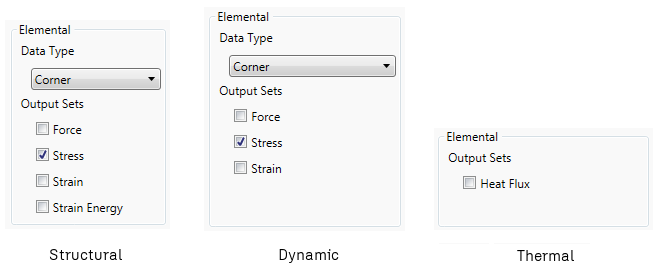

Element-Ausgabesteuerung:

• Datentyp:
  • Ecke: Steuert, ob Eckedaten aus der Nastran-Berechnung erzeugt werden.
  • Schwerpunkt: Steuert, ob Schwerpunktdaten aus der Nastran-Berechnung erzeugt werden.
• Ergebnissätze:
  • Kraft: Steuert die Ausgabekraft am Element.
  • Spannung: Steuert die Ausgabespannng am Element.
  • Dehnung: Steuert die Ausgabedehnung am Element.
  • Dehnungsenergie: Steuert die Ausgabedehnung am Element.
  • Wärmestrom: Steuert die Ausgabe des Wärmestroms am Element.

Dynamische Optionen :

• Phase: Für Frequenzantwortberechnungen wird diese Option als Auswahlmöglichkeit für die Ausgabe nach Größe und Phase angezeigt.
• Tatsächlich: Für Frequenzantwortberechnungen wird diese Option als Auswahlmöglichkeit für die tatsächliche oder imaginäre Ausgabe angezeigt.

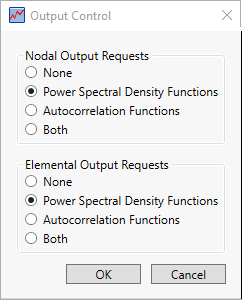

• PSD-Ausgabesteuerung: Für Berechnungen von Zufälliger Antwort/Schwingungsermüdung wird diese Option als Knoten- und Elementausgabe angezeigt.

Ausgabeoptionen:

• Darstellung: Ergebnisausgabe in die Ausgabedatei der Modellergebnisse und das neutrale Dateisystem der Ergebnisse.
• Drucken: Ergebnisausgabe nur in das neutrale Dateisystem der Ergebnisse.
• Stanzung: Ergebnisausgabe zusätzlich zur Stanzungsdatei der Modellergebnisse.
• Darstellung und Stanzung: Ergebnisausgabe in die Ausgabedatei der Modellergebnisse, das neutrale Dateisystem der Ergebnisse und die Stanzungsdatei der Modellergebnisse.

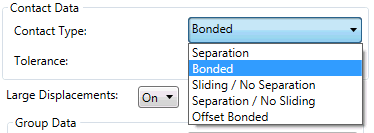

Kontaktdaten: Mit dieser Option können Sie die vorgegebenen Einstellungen für die automatische Kontaktgenerierung festlegen (in SOLIDWORKS nicht verfügbar).

• Kontakttyp: Zum Definieren automatischer Kontakte mit dem CAD-Modell stehen die Typen Trennung, Verklebt, Gleitend/nicht getrennt und Getrennt/nicht gleitend sowie Versatz verbunden zur Verfügung.
• Toleranz: Ermöglicht Ihnen die Generierung automatischer Kontakte unter Verwendung der Flächen, die sich innerhalb der vorgegebenen Toleranz befinden.

Große Verschiebungen:

• Ein: Große Verschiebungen, nachlaufende Krafteffekte sowie uneinheitliche Steifigkeit werden für nichtlineare Analysen eingeschlossen.
• Aus: Große Verschiebungen, nachlaufende Krafteffekte sowie uneinheitliche Steifigkeit werden für nichtlineare Analysen nicht eingeschlossen.

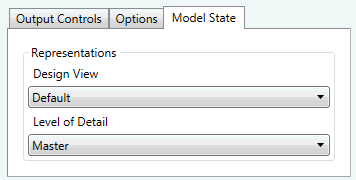

Modellzustand: Wählen Sie eine in Inventor definierte Modelldarstellung als Basis für Ihr Analysemodell aus. Diese Funktion ist in SOLIDWORKS nicht verfügbar.

• Konstruktionsansicht: Sie erstellen eine Konstruktionsansicht in der Inventor Baugruppenumgebung, um eine bestimmte Darstellungsansicht der Baugruppenkomponenten beizubehalten. In diesen Ansichten sind einige Baugruppenkomponenten nicht sichtbar, wenn sie nicht für eine bestimmte Ansicht und Analyse benötigt werden.
• Detailgenauigkeit: Sie erstellen eine Detailgenauigkeit in der Inventor Baugruppenumgebung, um ein Modell zu vereinfachen, indem unnötige Komponenten unterdrückt werden. Sie können auch verschiedene Detailgenauigkeiten verwenden, um Bauteile einer Baugruppe in einer einzigen Bauteildarstellung zu kombinieren.

Die Lernprogramme in diesem Handbuch befassen sich mit den unterstützten Analysetypen.
