Gruppen stellen eine einfache Möglichkeit dar, einen Satz von Knoten oder Elementen zu einem späteren Zeitpunkt erneut auswählen zu können. Für die auf dieser Seite beschriebenen Befehle ist es notwendig, dass Sie ein Netz für das Modell generieren.

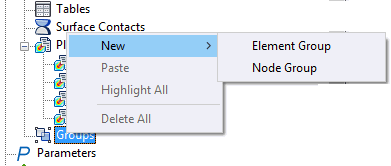

Das Strukturelement Gruppen wird in der folgenden Abbildung gezeigt:
Klicken Sie mit der rechten Maustaste auf Gruppen, und die folgenden Optionen sind im Kontextmenü verfügbar:
- Neu:

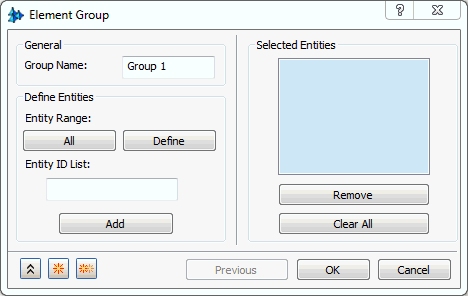

- Elementgruppe: Erstellen Sie eine Gruppe, die aus einem Satz von bestimmten Elementen besteht.
Fügt mithilfe einer der beiden folgenden Methoden Elemente zur Liste Ausgewählte Elemente hinzu:
- Nehmen Sie eine Grafikauswahl der gewünschten Elemente vor, indem Sie im Modell auf die einzelnen Elemente klicken.
- Wenn Ihnen die Element-IDs bekannt sind, geben Sie sie in das Feld Element-ID-Liste ein, und trennen Sie mehrere Werte dabei durch Leerzeichen oder Kommas. Klicken Sie dann auf Hinzufügen.
Ausgewählte Elemente werden grün hervorgehoben.
Sie können auch über das Dialogfeld Elemente markieren eine Elementgruppe erstellen. (Weitere Informationen finden Sie unter dem Stichpunkt Hervorheben auf der Seite Elemente.)

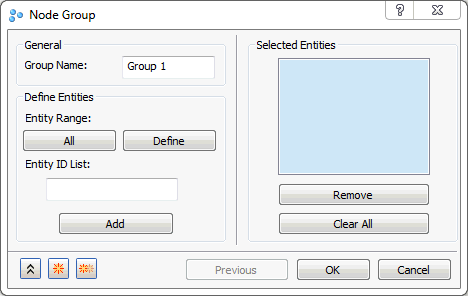

- Knotengruppe: Erstellen Sie eine Gruppe, die aus einer Reihe von angegebenen Knoten besteht.
Fügen Sie mithilfe einer der beiden folgenden Methoden Knoten zur Liste Ausgewählte Elemente hinzu:
- Nehmen Sie eine Grafikauswahl der gewünschten Knoten vor, indem Sie im Modell auf die einzelnen Knoten klicken.
- Wenn Ihnen die Knoten-IDs bekannt sind, geben Sie sie in das Feld Element-ID-Liste ein, und trennen Sie mehrere Werte dabei durch Leerzeichen oder Kommas. Klicken Sie dann auf Hinzufügen.
Jeder ausgewählte Knoten wird durch ein gelbes "X" gekennzeichnet.
Sie können auch über das Dialogfeld Knoten markieren eine Knotengruppe erstellen. (Weitere Informationen finden Sie unter dem Stichpunkt Hervorheben auf der Seite Knoten.)
- Elementgruppe: Erstellen Sie eine Gruppe, die aus einem Satz von bestimmten Elementen besteht.
- Alle markieren: Schaltet die Sichtbarkeit aller markierten Elemente und Knoten um.
- Alle löschen: Ermöglicht das Löschen aller vorhandenen Gruppen. Das Programm fordert Sie auf, den Löschvorgang zu bestätigen.
Derzeit werden Gruppen in den folgenden Dialogfeldern unterstützt:
- Flächenkontakt (automatisch)
- XY-Darstellung
- Knoten markieren
- Elemente markieren
