Mehrere Subcases in einem Bauteil- oder Baugruppenmodell sind zulässig. Alle können gleichzeitig aktiv sein.
Mehrere Subcases sind wichtig zur Durchführung von Modelldefinitionen für die Analysen Lineare Knickung, Statische Vorspannung, Normale Vorspannungsmodi und Nichtlineare Knickung. Alle werden vorgabemäßig erstellt.

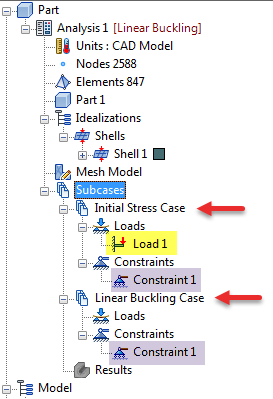

Wie in der obigen Abbildung gezeigt, enthält die Subcase 1 (Anfangsspannung) eine Abhängigkeit und eine Last, aber Subcase 2 (Lineare Knickung) enthält keine Lasten und weist die gleiche Abhängigkeit auf. Dieser Definitionstyp ist für eine lineare oder nichtlineare Knickungsanalyse erforderlich. Die zwei Subcases werden automatisch erstellt, wenn Sie den Analysetyp festlegen.
Weitere Informationen finden Sie auf der Seite Subcases für unterschiedliche Analysetypen.
Zwei verschiedene Subcases können dieselben Abhängigkeiten, aber einer andere Last haben. Dies kann bei einer statischen Analyse mit mehreren Lastfällen für ein Bauteil mit konstanten Abhängigkeiten nützlich sein. Gleichermaßen können zwei verschiedene Subcases dieselben Lasten, aber unterschiedliche Abhängigkeitsschemata haben.
Autodesk Nastran analysiert alle Subcases und berechnet die Ergebnisse in einer einzelnen Analyse.
Klicken Sie mit der rechten Maustaste auf jedes einzelne Subcase zum Zugriff auf das folgende Kontextmenü:
- Bearbeiten: Dies ist eine alternative Methode zum Bearbeiten des Inhalts der Subcase. Sie können Lasten und Abhängigkeiten aus den jeweiligen Bereichen auswählen, um sie zur Subcase hinzuzufügen.
- Kopieren: Kopiert die ausgewählte Subcase.
- Einfügen: Fügt die ausgewählte Subcase ein.
- Umbenennen: Ermöglicht das Umbenennen des Subcase.
- Aktivieren: Mit dieser Option können Sie den Subcase aktivieren oder deaktivieren.
- Löschen: Löscht die ausgewählte Subcase.
- SPC-Summe: Dieser Befehl ermöglicht Ihnen das Ausführen einer punktbezogenen Abhängigkeitskraft (single point constraint, SPC) und einer Momentsumme nur dann, wenn die Ausgabe einer punktbezogenen Abhängigkeit angefordert wird.
