Parameter

Einzelheiten zu allen Parametern finden Sie im Autodesk Nastran-Referenzhandbuch.

Start Alle Programme Autodesk Nastran In-CAD 20xx Nastran Autodesk Nastran Referenzhandbuch

In Abschnitt 2 des Referenzhandbuchs werden alle Parameter aufgelistet.

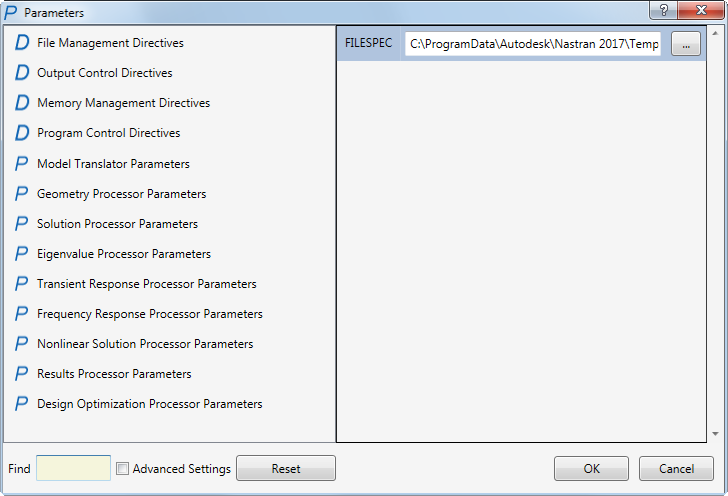

Um auf das Dialogfeld Parameter zuzugreifen, doppelklicken Sie im Modell-Zweig der Autodesk Nastran-Modellstruktur auf Parameter, oder klicken Sie mit der rechten Maustaste auf Parameter, und wählen Sie im Kontextmenü die Option Bearbeiten.

• Erweiterte Einstellungen: Diese Option ermöglicht das Anzeigen erweiterter Parameter und Anweisungen. Diese sind andernfalls ausgeblendet, und nur die grundlegenden Parameter und Anweisungen sind sichtbar.
• Suchen: In diesem Eingabefeld können Sie nach bestimmten Parametern suchen. Geben Sie einen Teil des Parameternamens ein (z. B. "BAR" oder "SPC"), um Parameter zu finden, die sich auf Stabelemente oder Einzelpunktabhängigkeiten beziehen. Im rechten Bereich, in dem die gefundenen Parameter aufgeführt sind, können Sie eine der beiden folgenden Aktionen ausführen:

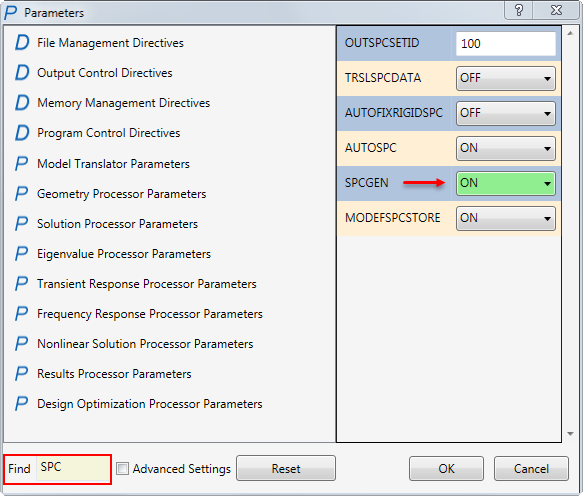

  • Ändern Sie den Parameter mithilfe des Eingabefelds oder des Dropdown-Menüs rechts neben dem Parameternamen. Jedes Element, dessen Vorgabewert geändert wurde, wird durch ein entsprechendes Eingabefeld oder dadurch, dass die Schaltfläche grün dargestellt wird, markiert.

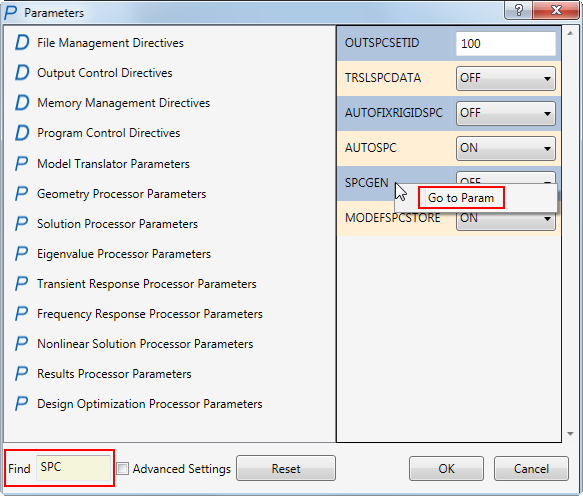

  • Klicken Sie mit der rechten Maustaste auf einen Parameter, und klicken Sie im Kontextmenü auf Gehe zu Parameter.

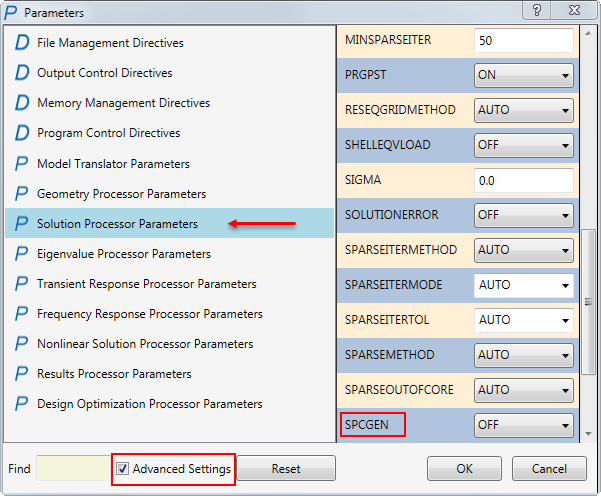

    Hierdurch gelangen Sie zu dem entsprechenden Element in der vollständigen Liste der Parameter oder Anweisungen. Falls erforderlich, wird die Option Erweiterte Einstellungen automatisch aktiviert (wenn das Zielelement ein erweiterter Parameter oder Anweisung ist).



• Zurücksetzen: Klicken Sie auf diese Schaltfläche, um alle vorgenommenen Änderungen an Parametern und Anweisungen rückgängig zu machen und die Vorgabewerte wieder herzustellen. Die Schaltfläche "Zurücksetzen" löscht alle Überschreibungen, nicht nur solche, die beim aktuellen Aufruf des Dialogfelds Parameter durchgeführt wurden.
• OK: Wendet die vorgenommenen Parameter- oder Anweisungsänderungen an und schließt das Dialogfeld Parameter.
• Abbrechen: Bricht die aktuell vorgenommenen Parameter- oder Anweisungsänderungen ab (nimmt keine Änderungen vor) und beendet das Dialogfeld Parameter. Durch Abbrechen werden die zuvor definierten Werteüberschreibungen nicht wiederhergestellt, sondern nur die aktuell ausstehenden Änderungen verworfen.
