Dieser Befehl gilt nur für Autodesk Nastran In-CAD für Inventor. Er ist in SOLIDWORKS nicht verfügbar.

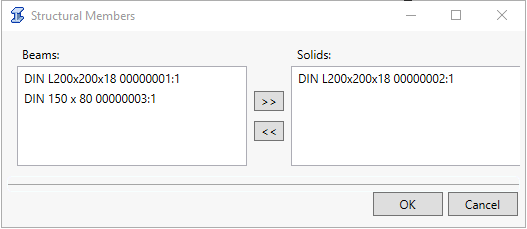

Komponenten, die mit dem Inventor Frame Generator erstellt wurden, sind im Dialogfeld Tragwerke aufgelistet. Sie können hier wählen, ob jedes Tragwerk mit Balkenelementen oder Volumenkörperelementen dargestellt werden soll. Um auf dieses Dialogfeld zuzugreifen, klicken Sie auf Vorbereiten
Tragwerke auf der Registerkarte der Multifunktionsleiste von Autodesk Nastran.
- Balken: Listen Sie Tragwerke im Feld links (Balken) auf, um sie mit Balkenelementen darzustellen.
- Volumenkörper: Listen Sie Tragwerke im Feld rechts (Volumenkörper) auf, um sie mit Volumenkörperelementen darzustellen.
- Verwenden Sie die Doppelpfeil-Tasten zwischen den beiden Listenfeldern, um ausgewählte Tragwerte aus einer Liste in die andere zu verschieben.

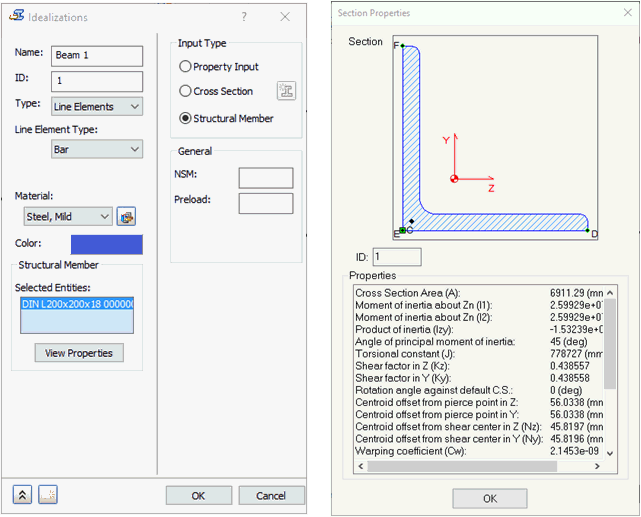

Die entsprechenden Einträge werden in den Unterzweigen Volumenkörper und/oder Balken unter Idealisierungen in der Autodesk Nastran-Modellstruktur erstellt. Klicken Sie auf Eigenschaften anzeigen zum Zugreifen auf das Dialogfeld Abschnittseigenschaften für Tragwerke.

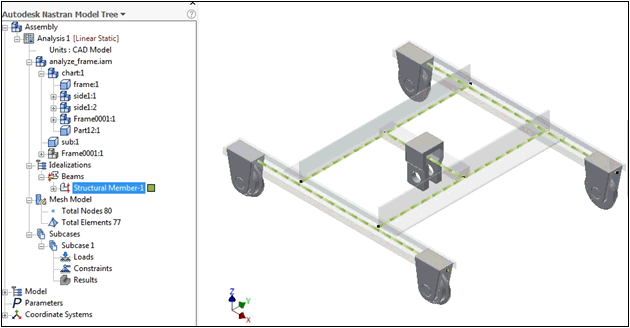

Die folgende Abbildung zeigt ein Beispiel für ein Inventor-Modell mit Tragwerken, die mit dem Frame Generator erstellt wurden. Die Tragwerke werden durch Balkenelemente dargestellt, wie in der Modellstruktur gezeigt:
