Nitinol

Das Material Nitinol wird nur in nichtlinearen Analysen verwendet. Nachdem Sie im Dropdown-Menü Typ die Option Nitinol ausgewählt haben, sind die folgenden Abschnitte für das Material verfügbar: Allgemein, Strukturell und Nitinol.

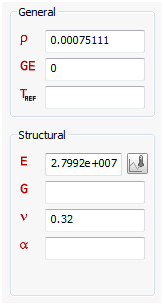

• Allgemein und Strukturell



  • In den Abschnitten Allgemein und Strukturell können Sie das Youngsche Modul, das Schermodul, die Poissonsche Konstante, den thermischen Koeffizienten der Ausdehnung und die Massendichte eingeben.

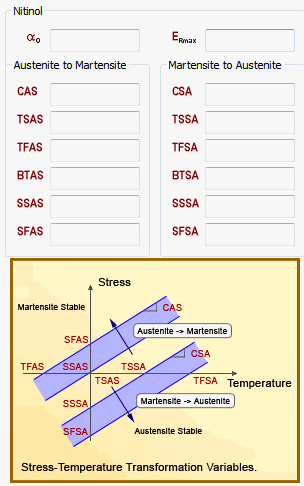

• Nitinol



  • Diese Materialeigenschaft ist für Formgedächtnislegierungen vorgesehen.
  • Sie erfordert einen Druckkoeffizienten und die maximale Restdehnung .
  • Die Transformationsspannungen und die Temperatur können kombiniert werden, sodass die Transformationsspannung anhand der Daten berechnet werden kann, die für Martensite zu Austenite und umgekehrt angegeben wurden.
  • Die Startspannung der Transformation von Austenite zu Martensite ist SSAS -CAS*TSAS.
  • Die Endspannung der Transformation von Austenite zu Martensite ist SFAS -CAS*TFAS.
  • Die Startspannung der Transformation von Martensite zu Austenite ist SSSA -CSA*TSSA.
  • Die Endspannung der Transformation von Martensite zu Austenite ist SFSA -CSA*TFSA.
  • Temperaturen sollten die folgenden Beziehungen erfüllen:

    TFAS<TSAS<TSSA<TFSA

  • Wenn BTAS und BTSA null sind, ist das Materialmodell linear. Wenn BTAS und BTSA ungleich null sind, ist das Materialmodell exponentiell, wobei BTAS und BTSA als Koeffizienten verwendet werden.
