Dieser Befehl gilt nur für Autodesk Nastran In-CAD für Inventor. Er ist in SOLIDWORKS nicht verfügbar. Verwenden Sie diesen Befehl zum manuellen Auswählen von Volumenkörpern, die Sie mit Schalenelementen entlang der Mittelebene des Körpers darstellen möchten. Schalenelemente bieten genauere Ergebnisse für dünne Geometrie, insbesondere bei biegsamen Lasten. Volumenkörperelemente erfassen Biegungseffekte nicht präzise, es sei denn, es sind vier oder mehr Layer der Elemente über die Dicke vorhanden, was für dünne Geometrie schwer zu erreichen ist.
So verwenden Sie das Werkzeug Mittelflächen:
- Klicken Sie auf Autodesk Nastran
Vorbereiten Mittelflächen. Das Dialogfeld Mittelflächen wird angezeigt:

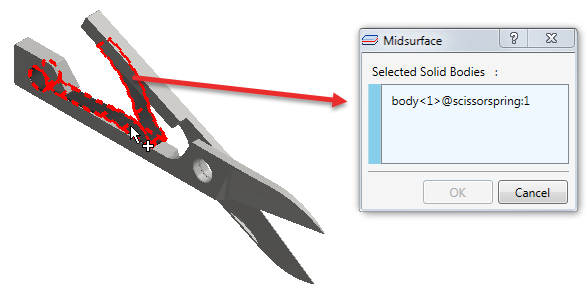

- Klicken Sie auf einen oder mehrere Körper, um sie für die Konvertierung in Mittelflächen auszuwählen. Jeder Körper, auf den Sie klicken, wird im Feld Ausgewählte Volumenkörper aufgelistet.

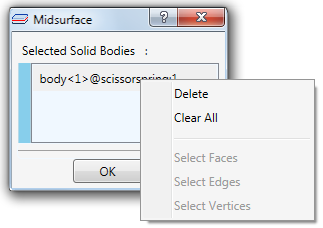

- Sie können mit der rechten Maustaste auf Objekte klicken, um sie aus der Liste zu löschen, sodass ihre Konvertierung in Mittelflächen verhindert wird. Verwenden Sie den Befehl Alle entfernen, um alle Volumenkörper aus der Liste zu entfernen. Sie können auch grafisch Körper auswählen, um sie in Mittelflächen zu konvertieren und der Liste hinzuzufügen.
- Klicken Sie auf OK, um fortzufahren, oder auf Abbrechen, um den Vorgang abzubrechen. Die ausgewählten Volumenkörper werden unterdrückt und durch Mittelebenen-Flächendarstellungen ersetzt (Mittelflächen). Neue Mittelflächen werden im ZweigIdealisierungen\Schalen der Modellstruktur aufgelistet.
Eine weitere Pop-up-Meldung wird evtl. angezeigt. Sie besagt, dass einige Funktionen aufgrund der Änderung der Geometrie nicht mehr vorhanden sind.
- Klicken Sie auf Details, um zu sehen, welche Funktionen weggefallen sind.
- Klicken Sie auf Schließen, um die Meldung zu schließen.

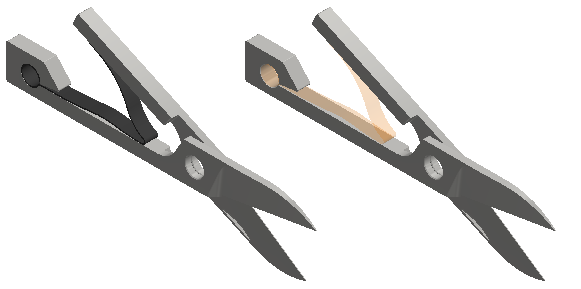

Die folgenden Bilder vergleichen ein CAD-Modell vor und nach der Verwendung des Befehls Dünne Körper suchen. Die Volumenkörperfeder auf der linken Seite wird durch die Mittelflächenfeder auf der rechten Seite ersetzt:
