Neue Features

AutoCAD

AutoCAD-Features Überblick über neue AutoCAD-Features.

PID Painter

Sie können PID-Komponenten in einer Farbe anzeigen, die den Eigenschaftswerten der Rohrleitungsgruppe entspricht.

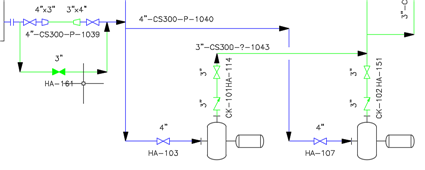

Beispielsweise können Sie anhand der Größe zeichnen. Die 3-Zoll-Leitung ist oben grün, die 4-Zoll-Leitung blau dargestellt.

Sie können auch benutzerdefinierte Malstile in der Projektkonfiguration erstellen.

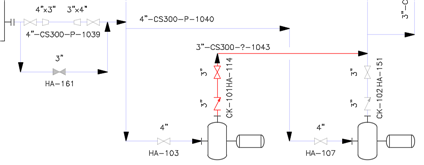

Erstellen Sie beispielsweise einen Painter-Stil (siehe oben), der einen leeren oder unerwarteten Service in Rot anzeigt. Der benutzerdefinierte Stil kann Leitungen auch verblassend darstellen (Transparenz), um die roten Leitungen stärker hervorzuheben.

Weitere Informationen finden Sie unter: PID Painter.

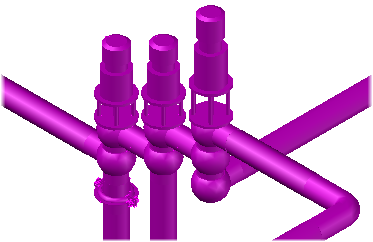

Mehrwegventile

Multiport-Armaturen (aseptische Multiport-Armaturen), die in der Lebensmittel- und Getränkeindustrie sowie in der Pharmazie genutzt werden, werden jetzt unterstützt. Ventile und kompatible Rohre stehen in den Inhaltspaketen im Autodesk App Store zur Verfügung.

Beispielsweise können das Pharma-Inhaltspaket (das SS304-, SS316L- und Alfa Laval-Ventile beinhaltet) und die Tuchenhagen-Inhaltspakete heruntergeladen werden.

Weitere Informationen finden Sie unter: Mehrwegventile (aseptisch) .

Gezogene Rohrbögen

Rohre und Bogen mit Schweißnähten.

Gruppe Gezogenes Rohr.

Weitere Informationen finden Sie unter Rohrbogen.

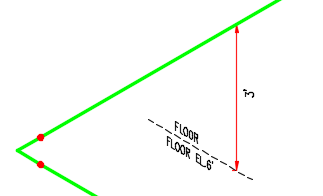

Isometrische Referenzbemaßungen

Referenz für die Balkenmittellinie

Referenz für das Geschossniveau

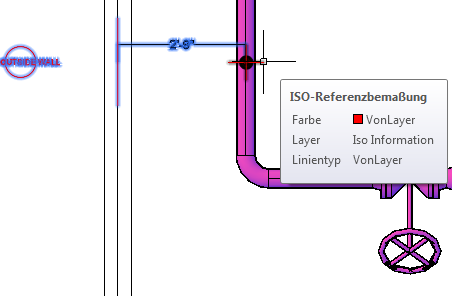

Mit isometrischen Referenzbemaßungen können Sie Objekte im 3D-Modell dokumentieren, die nicht Bestandteil der Rohrleitung in ISO-Zeichnungen sind.

Eine ISO-Referenzbemaßung wird im 3D-Modell platziert und zeigt eine Vorschau der Referenzbemaßung an, die der ISO-Zeichnung hinzugefügt wird. Wählen Sie die ISO-Referenzbemaßung aus, oder heben Sie sie hervor, um die Vorschau anzuzeigen.

Weitere Informationen finden Sie unter Isometrische Referenzbemaßungen und ISO-Symbole und Referenzeinrichtung.

ISO-Stil-Migration

ISO-Stil- und Symbolbibliotheksunterstützung bei neuen Funktionen (z. B. isometrische Bemaßungen und Mehrwegeventile) wird jetzt automatisch hinzugefügt, wenn Sie ein vorhandenes 2016-Projekt migrieren. In früheren Versionen wurden Sie aufgefordert, ISO-Stile manuell zu aktualisieren.

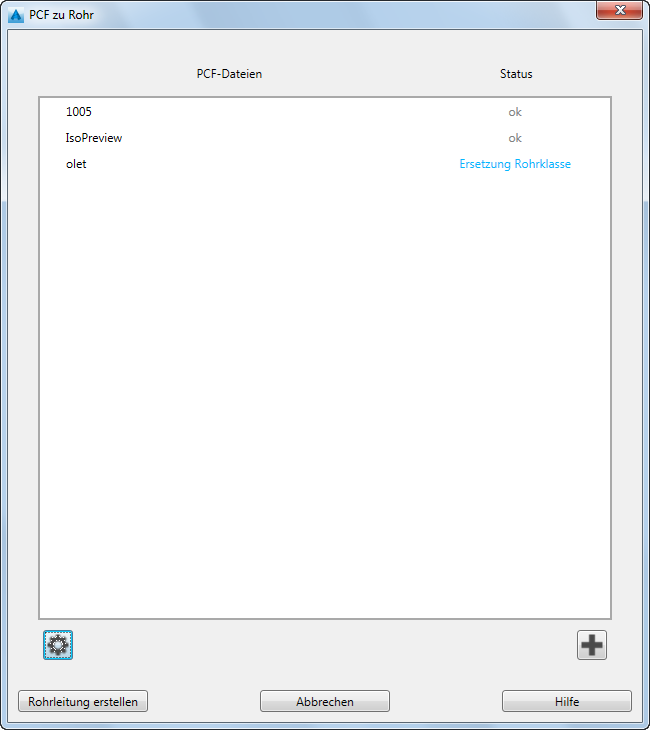

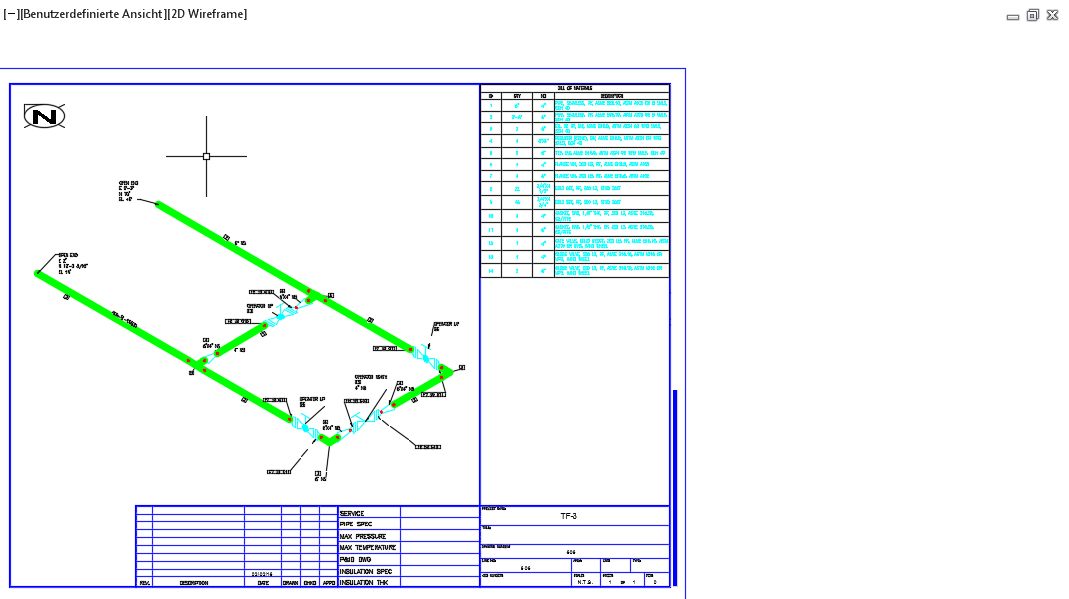

PCF zu Rohr

PCF zu Rohr ist in der Multifunktionsleiste verfügbar.

Sie können PCF-Dateien importieren, die in AutoCAD Plant 3D oder durch andere Programme erstellt wurden.

SampleIsoPreview.pcf wurde in das 3D-Modell importiert.

Weitere Informationen finden Sie unter Importieren von PCF-Dateien in das 3D-Modell.

Apparatemodellierung

Sie können jetzt im 3D-Modell eine Apparatestutzung hinzufügen. Zur neuen Apparatestutzung gehört Folgendes:

• Aussteifungsring
• Rock
• Plattform
• Fuß
• Schenkel
• Schelle
• Gehäuselasche

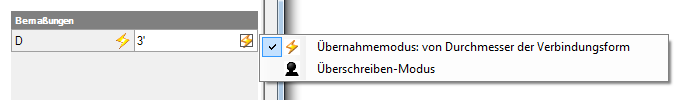

Allgemeine Bemaßungen, wie der Behälterdurchmesser, verwenden den Übernahmemodus, mit dem Sie den Durchmesser und den Rest des Behälters entsprechend aktualisieren können.

Wenn der Durchmesser des Hauptzylinders festgelegt wird, werden auch der Behälterkopf und der Stutzendurchmesser aktualisiert.

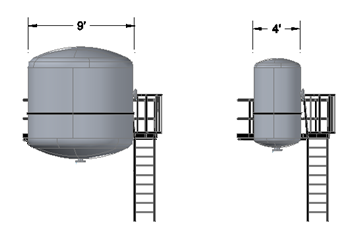

Wenn beispielsweise der Durchmesser von nur einer Form von 9' in 4' geändert wird, werden alle verbundenen Formen aktualisiert und die zugeordnete Stutzung angepasst.

Zusätzlich zu den neuen Funktionen für die Apparatestutzung wurden Korbbogenboden- und Flachkopfformen für einen Behälterkopf hinzugefügt. Die Stärke wurde zu einigen Kopfformen hinzugefügt. Sie müssen möglicherweise zunächst die vorhandene Kopfform entfernen, um neue Parameter festzulegen.

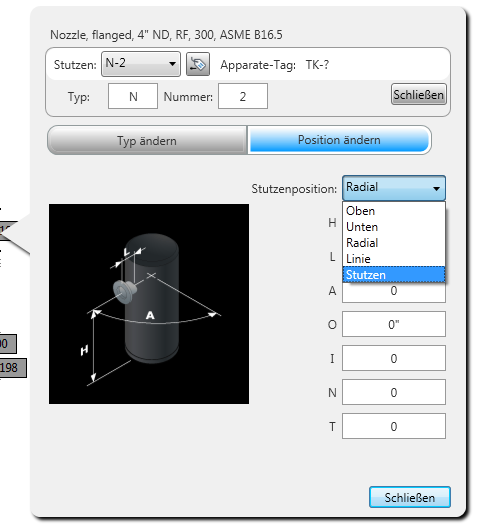

Sie können nun Stutzen direkt mit anderen (größeren) Stutzen verbinden.

Weitere Informationen finden Sie unter Apparateformstutzung.

Anschlusskonfiguration

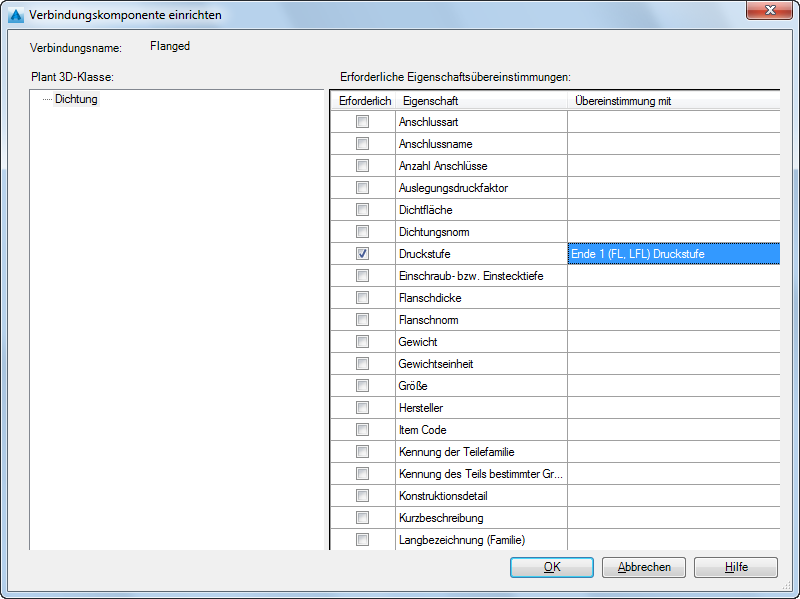

Sie können nun Rohrklasseneigenschaften für Verbindungsteile für Rohrleitungsanschlüsse - Einstellungen in der Projektkonfiguration angeben. So können Sie z. B. die Druckstufe einer Dichtung für den Flansch anpassen.

Weitere Informationen finden Sie unter Dialogfeld Anschluss hinzufügen.

Isometrische Verbesserungen

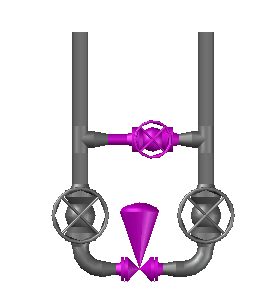

Umleitungen, die einen ganzen Steuerungssatz oder andere Rohrleitungsschleifen enthalten, befinden sich jetzt auf einem Plan (solche Schleifen werden nicht getrennt).

Zahlreiche Verbesserungen wurden durchgeführt, und Probleme wurden behoben.

Neue Inhaltspakete

Inhaltspakete sind jetzt im App Store von AutoCAD Plant 3D im Abschnitt für Kataloge und Rohrklassen verfügbar.

Neue Rohrklassen und Kataloge sind verfügbar: Autodesk Exchange Apps.
