Schnittzuordnung mit Regeln

Hier können Sie Elemente während der Übertragung von Schnitten über SMLX zwischen Advance Steel und Revit mithilfe von Zuordnungsdatenbanken zuordnen.

Wichtig: Die Schnittzuordnung ist wichtig während der Übertragung über SMLX, da sie Konflikte bezüglich in verschiedenen Softwareprogrammen unterschiedlich benannter Schnitte auflöst. Beispiel: der Advance Steel-Schnitt HEA400 wird, obwohl es sich um denselben Schnitt handelt, in Revit als HE400A definiert. Bei der Zuordnung der Datenbanken werden die beiden Namen verknüpft und der korrekte Schnitt wird ordnungsgemäß importiert.

Die Zuordnungsdatenbank ist GTCMapping2017.mdb, und Sie finden sie im Verzeichnis C:\ProgramData\Autodesk\Advance\Data. Die Datenbank wird in einem Ordner mit Programmdaten installiert und man kann mit einem beliebigen Datenbank-Editor (z. B. Microsoft Access) darauf zugreifen und die Datenbank bearbeiten. Der Management Tools Table-Editor bietet auch einige Bearbeitungsfunktionen (neue Zeilen ändern, neue Zeilen bearbeiten).

Die Datenbank enthält mit der SMLX-Übertragung, KISS-Zuordnung, PRF-Konvertierung und Schraubenkonvertierung für das CIS2-Format. Er unterstützt Zuordnungsdefinition für Profile, Drehen von Profilen, Schrauben und Materialien.

Für die Zuordnung gibt es folgende Möglichkeiten:

• 1-zu-1-Zuordnung, bei der jede Querschnittsdimension einzeln zugeordnet wird.
• Regelbasierte Zuordnung, bei der eine bestimmte (Token verwendende) Regel die Zuordnung einer gesamten Klasse in einer Definitionszeile zulässt.

Die aktuelle Version von Advance Steel Revit Extension enthält Zuordnungen für die am häufigsten verwendeten Profile aus den Revit-Bibliotheken für die USA (britisch und metrisch), Großbritannien, Australien, Frankreich, Polen und Indien.

Alle während des Imports von Advance Steel oder Revit angeforderten manuellen Zuordnungen werden für zukünftige Eins-zu-Eins-Zuordnungen in der Datenbank gespeichert.

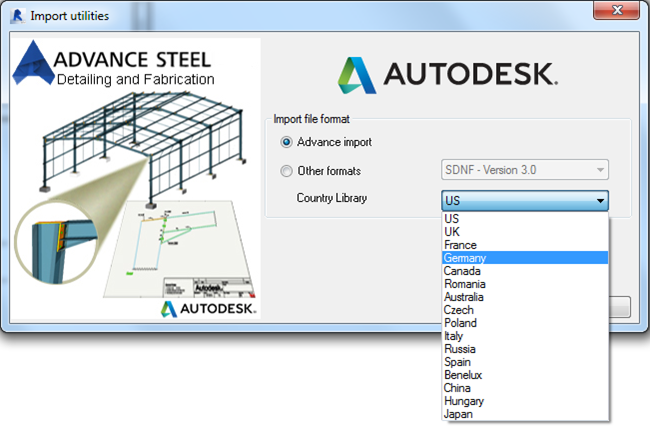

Die Zuordnungskonfiguration kann länderabhängig vorgenommen werden. Damit ist eine spezifische, wählbare länderabhängige Zuordnung während des Imports/Exports möglich.

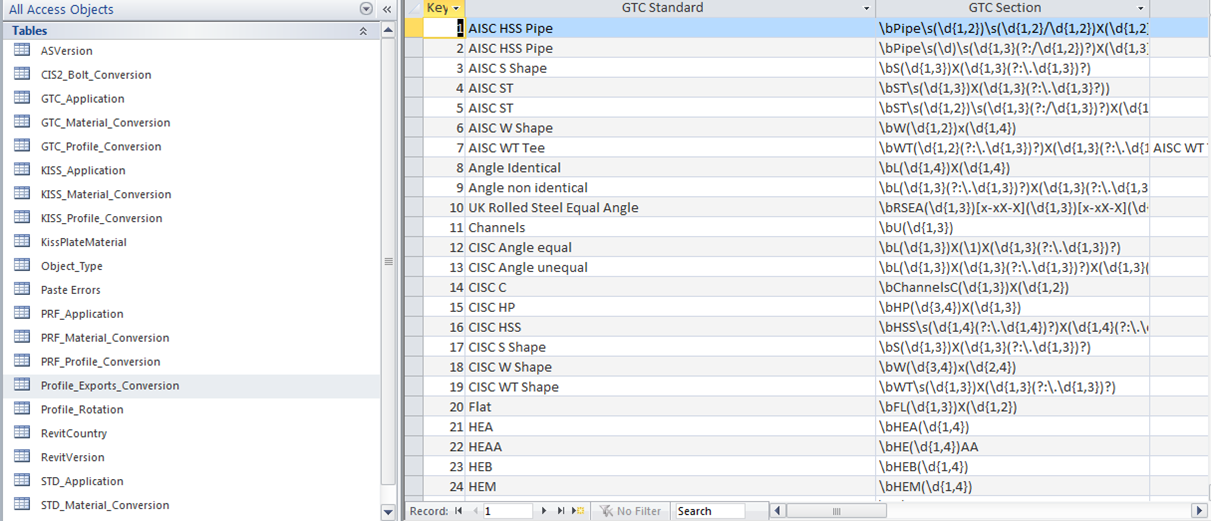

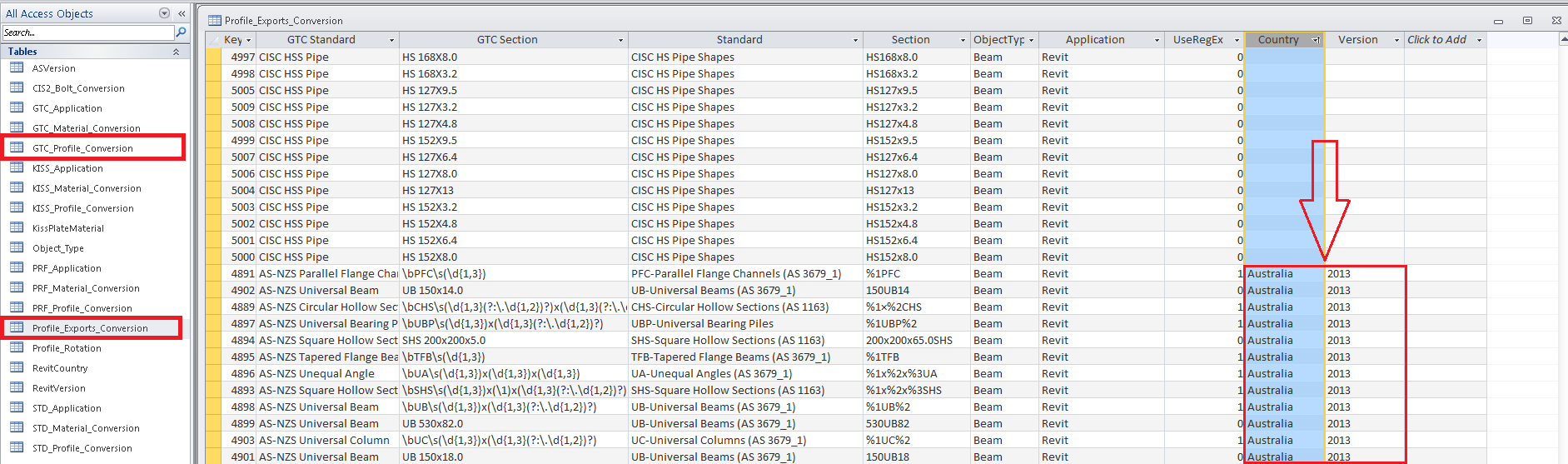

Damit die Spalte für das Land bei der Übertragung verwendet werden kann, muss in den Tabellen GTC_Profile_Conversion und Profile_Export_Conversion in GTCMapping.mdb ein Wert in der Spalte für die Version angegeben werden.

Profilnamen werden in der Datenbank AstorProfiles.mdb übersetzt. Diese Angabe kann in verschiedenen Versionen unterschiedlich sein. Weitere Zuordnungszeilen müssen in der Datenbank GTCMapping.mdb mithilfe regulärer Ausdrücke hinzugefügt werden, die den neuen übersetzten Namen wiedergeben. Aus diesem Grund enthalten die Zuordnungszeilen eine Versionsnummer. Die landesabhängigen Spalten können nur gelesen werden, wenn eine Versionsangabe vorhanden ist. Andernfalls werden sie in der Übertragung nicht verwendet.
