Steuerelemente zum Spiegeln

Durch Klicken auf ein Steuerelement zum Spiegeln ändern Sie die Ausrichtung des Elements.

Steuerelemente zum Spiegeln können bei Systemfamilien wie Wänden und Türen vorhanden sein. Es ist auch möglich, ladbaren Familien diese Steuerelemente im Familieneditor hinzuzufügen. Beim Platzieren der Familie in einem Projekt können Sie mithilfe der Umkehrpfeile die vertikale oder horizontale Ausrichtung von Exemplaren dieser Familie ändern. Sie können einen einfach vertikalen, doppelt vertikalen, einfach horizontalen oder doppelt horizontalen Umkehrpfeil hinzufügen. Weitere Informationen finden Sie unter Erstellen von ladbaren Familien.

Klicken Sie im Projekt auf ein Steuerelement zum Spiegeln (doppelter Pfeil), um die Ausrichtung des Elements zu ändern. Wenn Sie beispielsweise eine mehrschalige Wand spiegeln, wird die Reihenfolge der einzelnen Schichten umgekehrt. Türen mit Öffnungsrichtung haben zwei Spiegel-Steuerelemente: Seiten vertauschen (bestimmt, ob die Tür nach innen oder außen aufgeht) und Links/rechts vertauschen (bestimmt, ob der Anschlag links oder rechts ist).

Tipp: Sie können ein ausgewähltes Element auch spiegeln, indem Sie die Leertaste drücken.

Beispiel

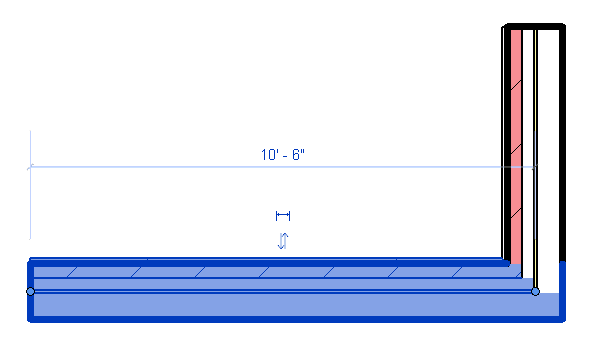

Spiegel-Steuerelement für eine mehrschalige Wand

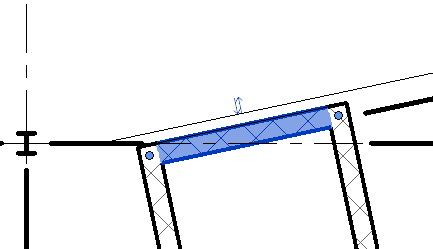

Beispiel für Tragwerk
