Revit bietet vier Standardmethoden zum Bemessen von Luftkanälen:
Wenn nur die Reibungs- oder Geschwindigkeits-Größenanpassung ausgewählt ist, kann die Bemaßung nur auf einer Methode basieren bzw.auf einer logischen Kombination aus Reibung und/oder Geschwindigkeit. Wenn beide ausgewählt sind, wird die Dimension des Luftkanals an die Reibungs- und Geschwindigkeits-Werte angepasst. Wenn nur einer von beiden aktiviert ist, darf die Dimension des Luftkanals entweder die Reibungs- oder die Geschwindigkeits-Regel brechen, muss aber einer Regel entsprechen. Die folgenden Kurven (basierend auf 1000 fpm und 0.08") zeigen die Differenz zwischen der Größenbestimmung mit "OR" und mit "AND":

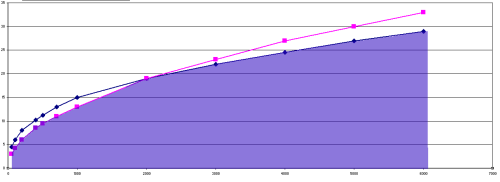

Bemaßungsmethode für Luftkanäle: Reibung (
) und Geschwindigkeit (
)

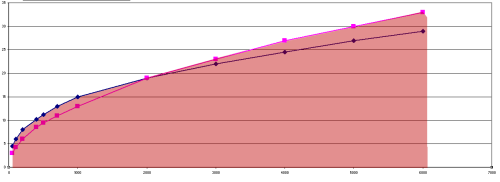

Bemaßungsmethode für Luftkanäle: Reibung (
) oder Geschwindigkeit (
)
Mit der Methode der gleichen Reibung wird eine erste Schätzung für die Bemaßung der Luftkanäle basierend auf dem konstanten Druckverlust pro Einheit der angegebenen Luftkanallänge erstellt (Vorgabe ist 0.10 in-wg/100 ft oder 25 pa/30 m). Die in Revit verwendeten Methoden Gleiche Reibung und Konstanter Druckfall nutzen die ASHRAE-Datenbank für Luftkanalformteile (Version 5.00.00) mit Informationen zu Verlusten für verschiedene Luftkanalformteile. Die folgende Tabelle verknüpft Formteil- und Zubehör-Typen der ASHRAE-Kategorie, die für Datenverlustberechnungen verwendet wird.
| Formteil-/Zubehörtyp | ASHRAE-Kategorie |
|---|---|
| Abschluss | Hindernis |
| Schnittpunkt | Abzweigung |
| Bogen | Bogen |
| Versatz | Bogen |
| Ansatz (angepasst) | Abzweigung |
| Ansatz (lotrecht) | Abzweigung |
| T-Stück | Abzweigung |
| Übergang | Übergang |
| Verbindung | Übergang |
| Abzweig | Abzweigung |
| Seitliches T-Stück | Abzweigung |
| Seitliches Kreuzstück | Abzweigung |
| Hosenstück | Hindernis |
| Absperrschieber | Absperrschieber |
| Zubehör mit Unterbrechungs-Verhalten | Hindernis |
| Zubehör mit Verbindungs-Verhalten | Hindernis |
