Rohre sind konzentrisch; Sie können jedoch die Ausrichtung für Rohre unterschiedlicher Dimension festlegen.
Im Ausrichtungseditor können Sie die Ober- oder Unterseite oder die Seiten der Rohre in einem Abschnitt des Systems ausrichten.
- Markieren Sie ein Rohr im auszurichtenden Abschnitt oder System, drücken Sie einmal oder mehrmals die Tabulatortaste, um die auszurichtenden Segmente hervorzuheben, und klicken Sie, um diese Rohre auszuwählen.
- Klicken Sie auf Registerkarte Ändern | Rohre
Gruppe Bearbeiten
(Ausrichten), um den Ausrichtungseditor zu öffnen. - Klicken Sie auf

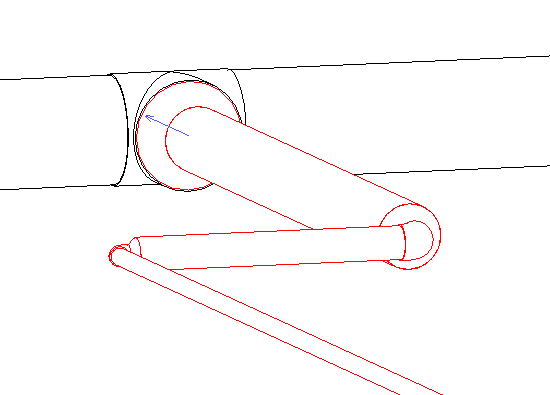

(Steuerpunkt), und wählen Sie das Ende des Abschnitts im System, das als Referenz für die Ausrichtung verwendet werden soll. Das ausgewählte Ende wird durch einen Pfeil gekennzeichnet.
Bei jedem Klick wird abwechselnd das Anfangs- oder Endsegment ausgewählt und mit einem Pfeil am jeweiligen Ende des Abzweigs markiert.
- Legen Sie die Ausrichtungsreferenz fest.
Klicken Sie auf ... zur Ausrichtung ...
Oben links
Oben zentriert
Oben rechts
Mitte links
Mitte zentriert
Mitte rechts
Unten links
Unten zentriert
Unten rechts Sie können auch auf

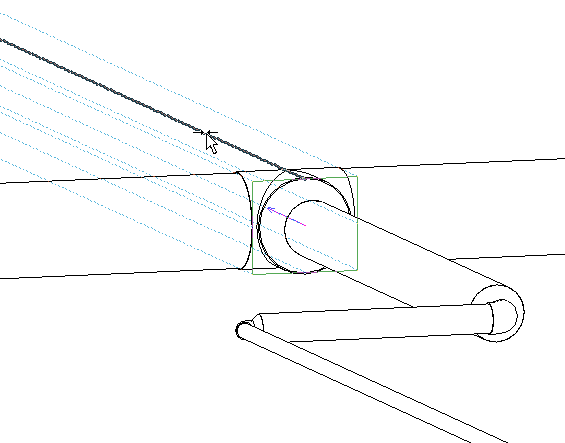

(Ausrichtungslinie) klicken und im Zeichenbereich eine Referenzlinie wählen. Diese Funktion ist vor allem in 3D-Ansichten nützlich, wenn Feine Linien ausgewählt ist und für Bildstil die Option Drahtmodell eingestellt wurde. Dabei werden wie in der Abbildung gezeigt gestrichelte Linien an den Kanten und entlang der Mitte der Flächen des Referenzrohrs angezeigt. Anmerkung: Bevor Sie den Ausrichtungseditor aktivieren, müssen Sie für Bildstil die Option Drahtmodell festlegen. - Klicken Sie auf eine der Ausrichtungslinien in der Zeichnung, um die für die Ausrichtung zu verwendende Linie anzugeben.
- Wenn Sie alle Ausrichtungseinstellungen für die Rohre wie benötigt festgelegt haben, klicken Sie auf
(Fertig stellen), um die Rohre auszurichten, oder auf

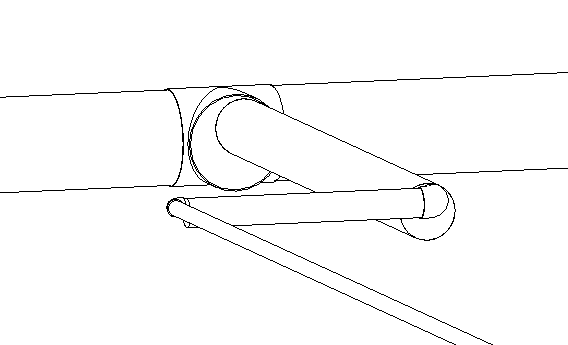

(Abbrechen), um den Ausrichtungseditor zu schließen, ohne die Änderungen zu übernehmen. Das hier gezeigte Rohrsystem wurde an der Mitte der Oberseite des großen, mit dem T-Stück verbundenen Segments ausgerichtet.
