- Öffnen Sie die Ansicht, in der Sie die Kabeltrasse platzieren möchten.
- Klicken Sie auf Registerkarte Gebäudetechnik
Gruppe Elektro
Kabeltrasse. - Wählen Sie in der Typenwahl den Kabeltrassentyp (mit oder ohne Formteile).
- Geben Sie in der Optionsleiste die Breite, die Höhe, den Versatz oder den Biegeradius an.
- Vergewissern Sie sich, dass in der Multifunktionsleiste die Option Bei Platzierung beschriften aktiviert ist, damit die Kabeltrasse automatisch beschriftet wird. Legen Sie dann in der Optionsleiste die folgenden Beschriftungsoptionen fest:
Funktion... Aktion... Ausrichtung der Beschriftung ändern Wählen Sie Horizontal oder Vertikal. Zusätzliche Beschriftungen laden Klicken Sie auf Beschriftungen. Führungslinie zwischen der Beschriftung und der Kabeltrasse einfügen Aktivieren Sie Führungslinie. Ändern der Standardlänge der Führung Geben Sie einen Wert in das Textfeld rechts neben dem Kontrollkästchen Führung ein. - Wählen Sie in der Multifunktionsleiste Platzierungsoptionen.

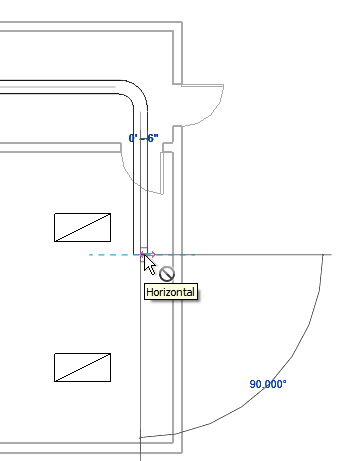

- Klicken Sie in den Zeichenbereich, um den Anfangspunkt der Kabeltrassenstrecke festzulegen, verschieben Sie dann den Cursor, und klicken Sie, um die Punkte entlang der Strecke festzulegen.
Dem Segment wird nach Bedarf automatisch ein Bogen hinzugefügt.
Anmerkung: Wenn Sie eine Kabeltrasse mit Formteilen zeichnen, werden Verbindungslinien für die Formteile angezeigt.
- Legen Sie zum Zeichnen von vertikalen Kabeltrassen in der Optionsleiste den Wert für den Versatz fest, und fahren Sie mit dem Zeichnen der Strecke fort. Anmerkung: Wenn Sie beim Zeichnen einer Kabeltrasse ohne Formteile eine Kabeltrasse über eine vorhandene Kabeltrasse auf der gleichen Höhe zeichnen, ist entweder die neue Kabeltrasse (bei gleicher Dimension beider Kabeltrassen) oder die kleinere der beiden Kabeltrassenstrecken unbrauchbar.
- Klicken Sie zum Beenden der Kabeltrassenstrecke auf Ändern.
