In diesem Schritt weisen Sie den Chips Silizium zu.

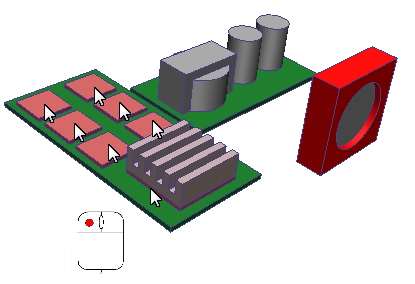

1. Wählen Sie die sieben Chips. Sie befinden sich alle auf derselben Leiterplatte:
Anmerkung: Vergessen Sie nicht den größeren Chip unter dem Kühlkörper. (Möglicherweise müssen Sie den Kühlkörper ausblenden, um den Chip sehen zu können.)

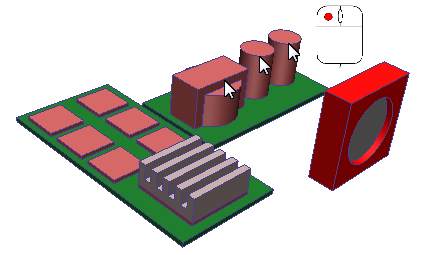

2. Wählen Sie die beiden Kondensatoren und den Transformator.
3. Klicken Sie in der kontextabhängigen Gruppe Materialien auf Bearbeiten:

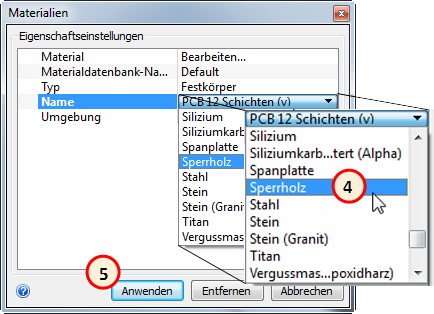

4. Wählen Sie im Schnellbearbeitungs-Dialogfeld Materialien den Materialtyp:
- a. Klicken Sie in der Zeile Typ in die rechte Spalte.
- b. Klicken Sie auf Volumenkörper.
5. Wählen Sie aus dem Menü Name die Option Silizium.
6. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

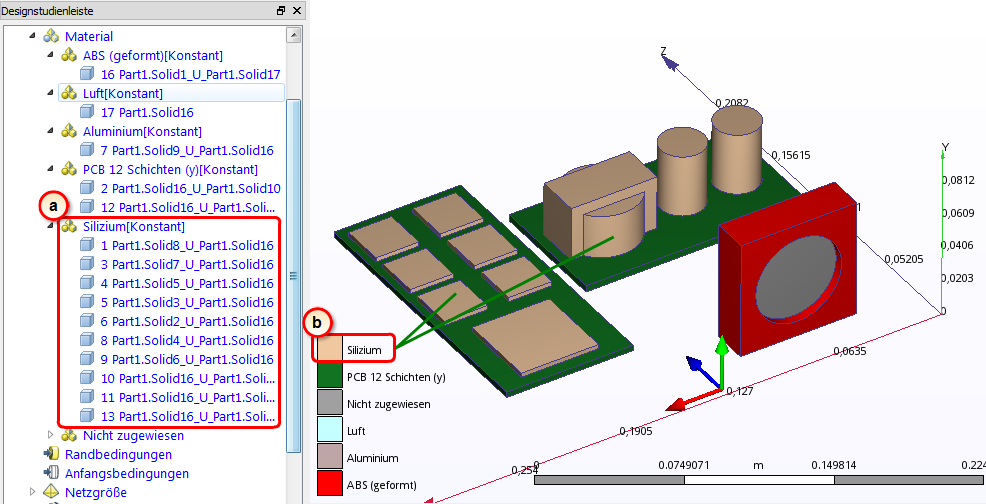

7. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Siliziummaterial korrekt zugewiesen wurde:
- a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für die Siliziumteile korrekt ist.
- b. Die Farbe der Chips muss mit der Farbe von Silizium in der Legende übereinstimmen.
Anmerkung: Autodesk® CFD enthält auch ein kompaktes thermisches Material, das ein Modell mit zwei Widerständen zur Simulation des thermischen Verhaltens von integrierten Schaltkreisen verwendet. Um diese Übungslektion einfach zu halten, wurde stattdessen ein Silizium-Festkörper zugewiesen.
