Dieser Vorgang unterstützt Sie beim Fokussieren des Netzes im Wirbel, in dem signifikante Strömungsgradienten vorliegen. Starten Sie durch Öffnen des Modells als Kontur:
Führen Sie zum Erstellen eines Netzverfeinerungsbereichs EINEN der folgenden Schritte aus:
- Klicken Sie mit der linken Maustaste, und klicken Sie auf das Symbol Bereiche:
- Klicken Sie auf Bereiche in der kontextabhängigen Gruppe Autom. Größenbestimmung:
Klicken Sie im Dialogfeld Netzverfeinerungsbereiche auf die Schaltfläche Hinzufügen.

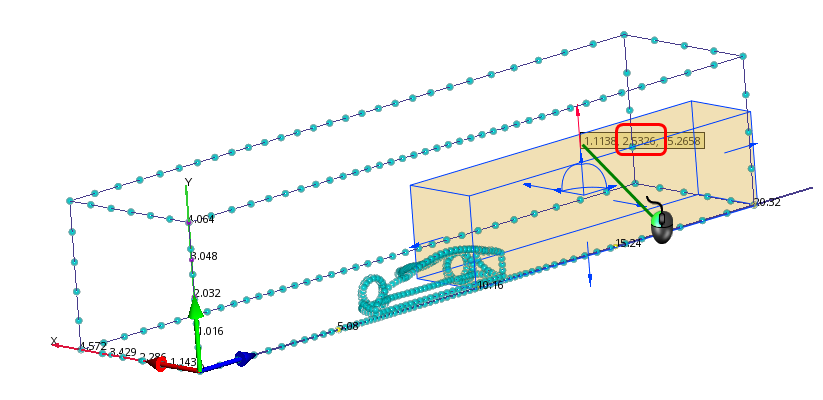

Um die Größe des Bereichs zu ändern, klicken Sie mit der linken Maustaste, und ziehen Sie den Pfeil für jede Richtung.
Um den Bereich genau dort zu positionieren, wo Sie ihn haben möchten, geben Sie die folgenden Werte in das Dialogfeld Netzverfeinerungsbereiche ein:
X-Versatz = 1.125
Y-Versatz = 1.25
Z-Versatz = 14
X-Länge = 2.25
Y-Länge = 2.5
Z-Länge = 8
Klicken Sie auf Lokale Netzgröße abrufen.
Klicken Sie auf Änderungen verbreiten.
Klicken Sie auf OK.
