Die beiden Teile in diesem Modell sind Festkörper. Das interne Wasserteil wird mithilfe der Geometriewerkzeuge erstellt, indem die Öffnungen abgeschlossen werden.

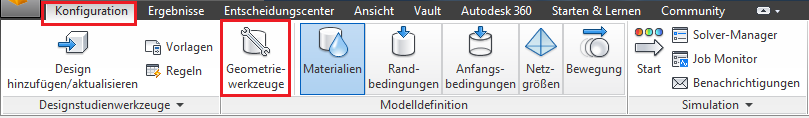

Klicken Sie auf Geometriewerkzeuge auf der Registerkarte Konfiguration.
Wählen Sie im Dialogfeld Geometriewerkzeuge die Registerkarte Hohlraumfüllung.

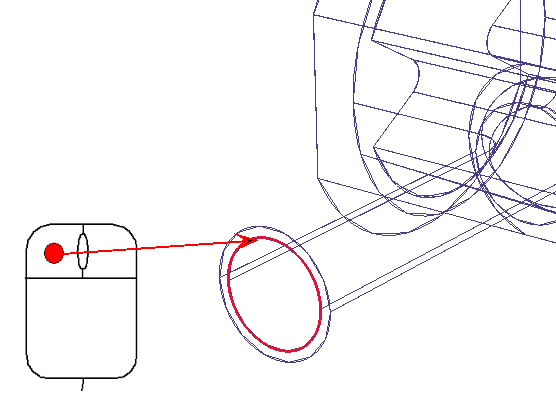

Wählen Sie eine der inneren Kanten des ersten Einlasses aus.
Anmerkung: Die andere Kante ist automatisch ausgewählt.
Klicken Sie auf die Schaltfläche Fläche bilden
Abschließen des Kaltwassereinlasses

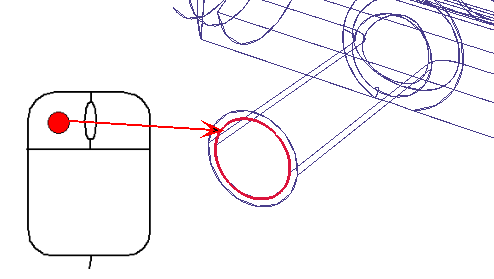

Drehen Sie das Modell, und wählen Sie eine der inneren Kanten des zweiten Einlasses aus.
Anmerkung: Die andere Kante ist automatisch ausgewählt.
Klicken Sie auf die Schaltfläche Fläche bilden
Anmerkung: Wie Sie sehen, können Sie mit dem Werkzeug "Hohlraumfüllung" Einlass-Abschlussflächen erstellen, die über eine gemeinsame Kante mit dem Volumenkörper-Leitungsbauteil verbunden ist. Beim Lösen der Wärmeübertragung kann hierdurch aufgrund der gemeinsamen Kanten eine "künstliche Wärmeleitung" zwischen dem Volumenkörper und der Flüssigkeit entstehen. Für die Zwecke dieses Lernprogramms werden wir diesen Effekt vernachlässigen. In Situationen, in denen eine höhere Genauigkeit erforderlich ist, bestünde eine alternative Methode darin, Verschlussteile im CAD-Modell zu erstellen, oder sogar die äußere Rohrwand aus der Simulation zu nehmen.
Weitere Informationen zum Geometriewerkzeug Hohlraumfüllung
