Architektonische Ingenieuranalysen (AEC) können in drei Hauptkategorien unterteilt werden:
- Mechanische Belüftung
- Externe Strömung oder Windlast
- Natürliche Belüftung
Zu den typischen Zielen der meisten AEC-Analysen zählen:
- Begreifen der Temperaturverteilung über einen eingenommenen Bereich, um den Komfort im Inneren sicherzustellen und die betriebliche Effizienz aufrechtzuerhalten
- Quantifizierung und Nachweisen von durch Bewohner abgestrahlter Wärme
- Verringerung der Luftwechsel pro Stunde und der Betriebskosten durch Optimieren der Effizienz von Luftverteilungssystemen
- Untersuchung von Diffusorausströmungen und Strömungsmustern zur Bewertung der Effektivität in benutzerdefinierten Lüftungsinstallationen
Dieses Themenfeld beschreibt die anwendungsspezifischen Verfahren und Methoden zur effektiven Simulation jeder der Haupttypen von AEC-Anwendungen. Darüber hinaus wird ein Themenfeld vorgestellt, das die Modellierungsrichtlinien beschreibt, welche für alle AEC-Analysen gelten.

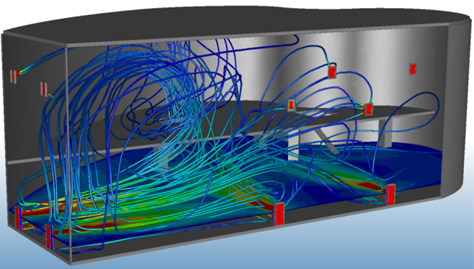

Mechanische Belüftung
Analysen mechanischer Belüftung simulieren die Luftströmung in Räumen mit Luftbehandlungssystemen. Solche Systeme enthalten in der Regel eine Installation von Diffusoren, Lüfter und Rückführungen, die für die Gewährleistung einer geeigneten Luftströmung und Temperaturkontrolle im genutzten Bereich ausgelegt sind.
Beispiele:
- Lüftungssystemstudien
- Rechenzentren
- Laborräume
- Schadstoff- oder Rauchabzugsanalysen
Weitere Informationen über AEC-Analysen von mechanischen Belüftungen...
Windlast
Windlastanalysen simulieren den Luftstrom und die resultierende strukturelle Belastung an Gebäuden, Schildern und anderen Strukturen.
Beispiele:
- Strömung über und um Gebäude
- Auswirkung von befestigten und unbefestigten Hindernissen auf den externen Luftstrom
- Windlast auf Fenster
- Windlast auf Industrieschilder
- Windlast auf Light Boards
- Auswirkung des auftreffenden Luftstroms auf Gebäudefassaden
Weitere Informationen über Windlast-AEC-Analysen...

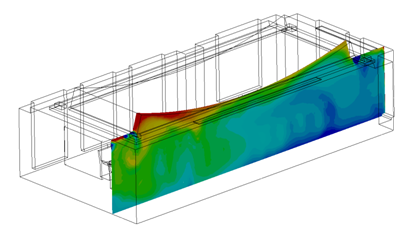

Natürliche Belüftung
Die Luftbewegung in Anwendungen mit natürlicher Belüftung ist in der Regel das Ergebnis von durch Temperaturunterschiede innerhalb der Struktur verursachten Dichtegradienten. Möglicherweise sind Lüfter und andere mechanische Komponenten vorhanden, dominieren aber nicht die Luftbewegung. In vielen Strukturen ist durch natürliche Konvektion bedingte Umgebungsluft, die durch Türen und Fenster strömt, die Hauptquelle für natürliche Belüftung.
Beispiele:
- Natürliche Strömungs- und Wärmephänomene, in der Regel mit durch natürliche Konvektion bedingten Strömungen
- Natürliche Belüftung in städtischen Gebäuden
- Kondensation und thermische Stratifikation in Vorhallen
Weitere Informationen zur AEC-Analysen zur natürlichen Belüftung...
AEC-Analysestrategien
Zusätzlich zu den in den anwendungsspezifischen Themen beschriebenen Methoden gelten verschiedene Analysestrategien im Allgemein für alle AEC-Simulationen. Diese Themen beschreiben, wie spezifische Autodesk® CFD-Funktionen auf AEC-Analysen angewendet werden, um effektive Simulationen zu erzielen. In vielen Fällen finden Sie weitere Einzelheiten in anderen Bereichen der Hilfe, die entsprechend verknüpft sind.
Geometriemodelliermethoden für AEC-Anwendungen
Materialien in AEC-Anwendungen
