Los bloques multivista son objetos de AutoCAD Architecture que pueden tener distintas representaciones en líneas de mira diferentes. Puede crear bloques multivista a partir de bloques de AutoCAD que representan las distintas vistas del objeto personalizado que está creando.
Bloques multivista
Los bloques multivista pueden representar diferentes tipos de objeto en AutoCAD Architecture. Normalmente se utilizan para representar los elementos siguientes:
- muebles e instalaciones, como mesas y fregaderos
- componentes de anotación, como nubes de revisión o signos de sectores de incendios
- etiquetas de planificación, como números de puertas

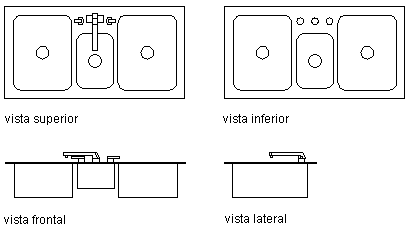

Los bloques multivista pueden mostrarse de forma diferente en cada línea de mira y representación de visualización. Por ejemplo, la vista superior de un bloque multivista que representa un fregadero muestra la parte superior del fregadero; la vista inferior muestra la parte inferior y hay representaciones para las vistas de la parte izquierda, derecha, anterior y posterior. Además, se puede definir un grupo diferente de visualizaciones para cada representación de visualización, de forma que se puede tener un conjunto de vistas para la vista en planta y otro para la vista reflejada.
Los bloques multivista pueden utilizarse como abertura en objetos como muros, losas y muros cortina. El bloque multivista se crea para representar el cuerpo de corte. El bloque forma el cuerpo que se sustraerá de los objetos aplicando el bloque multivista como interferencia. Por ejemplo, puede crear un tragaluz como bloque multivista y especificar el bloque como booleano de sustracción en una losa.
Bloques multivista predefinidos
Las carpetas de contenido de AutoCAD Architecture tienen bloques multivista predefinidos que se pueden usar con distintas finalidades en un diseño, por ejemplo, para muebles, accesorios electrónicos, símbolos de anotaciones, etiquetas de planificación y otros elementos de utilidad. Se puede acceder a estos bloques multivista desde DesignCenter™.
