Para sustraer objetos AEC de espacios tridimensionales de forma libre

Siga este procedimiento para sustraer un espacio u otro objeto AEC de un espacio tridimensional de forma libre. Puede sustraer de un espacio cualquier objeto AEC que tenga una geometría 3D.

Nota: Este procedimiento sólo es válido para los espacios no asociativos. Si lo lleva a cabo en un espacio asociativo, perderá la asociatividad después de salir del modo de edición in situ.

1. Cambie a una vista isométrica tridimensional.
2. Seleccione el espacio de forma libre 3D del que desee sustraer un objeto.
3. Seleccione la ficha Espaciogrupo ModificarEditar in situ..
4. Seleccione la ficha Editar in situgrupo Modificarmenú desplegable BooleanoSustraer.
5. Seleccione el objeto AEC que desea sustraer del espacio tridimensional de forma libre y pulse Intro.
6. Escriba s (Sí) para borrar el objeto sustraído o n (No) para mantener el objeto en el dibujo.

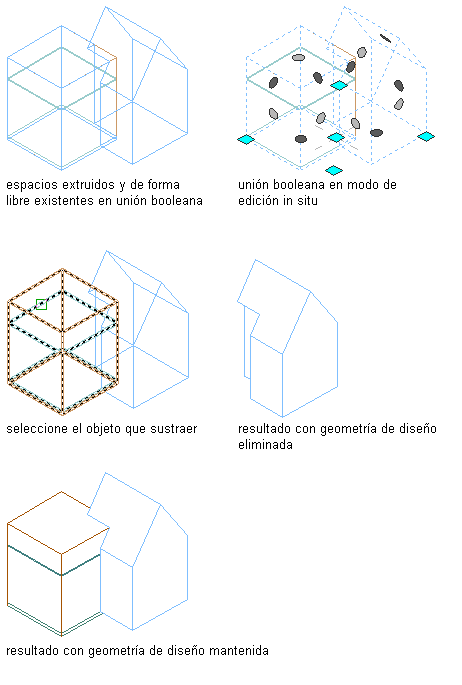

   Sustracción de un espacio extruido de un espacio de forma libre

7. Para guardar los cambios en el espacio, seleccione la ficha Editar in situgrupo EdicionesFinalizar.
