AutoCAD Mechanical proporciona diversos comandos para crear polilíneas cerradas de forma rectangular.
El comando RECTANG de AutoCAD también crea rectángulos mediante la especificación de dos esquinas opuestas. Sin embargo, en función del lugar de inserción del rectángulo, puede que este comando no sea siempre adecuado. Los comandos de creación de rectángulos de AutoCAD Mechanical ofrecen muchas más opciones para definir rectángulos.
Por ejemplo, si pulsa la barra espaciadora después de ejecutar el comando AMRECTANG, el punto inicial cambia. El cursor cambia para mostrar el punto inicial actual.
| Cursor | Significado |
|---|---|
 |
Crea un rectángulo que utiliza una esquina como punto inicial. |
 |
Crea un rectángulo que utiliza el punto medio de la base como punto inicial. |
 |
Crea un rectángulo que utiliza el punto medio de la altura como punto inicial. |
 |
Crea un rectángulo que utiliza el centro del rectángulo como punto inicial. |
Después de ejecutar el comando, puede cambiar la forma de las esquinas (empalme o chaflán). También puede controlar si se dibujan líneas de centro con el rectángulo o no.

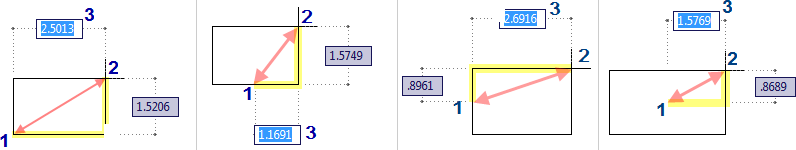

A continuación, especifique el punto inicial que define el rectángulo. Puede hacer clic en el área de dibujo para precisar el segundo punto. Si está activada la entrada de cota, puede precisar el segundo punto introduciendo valores de cota en los cuadros de entrada de información de herramientas cerca del cursor.
También puede definir el rectángulo mediante el área y una longitud o una anchura. Si las opciones Chaflán o Empalme están activas, se tienen en cuenta a la hora de calcular el área.
Puede acceder a todas las herramientas de creación de rectángulos de AutoCAD Mechanical con el botón Rectángulo de la ficha Inicio de la cinta de opciones ( Buscar).
