AutoCAD Mechanical proporciona la capacidad de importar una hoja de cálculo en una tabla de familia.

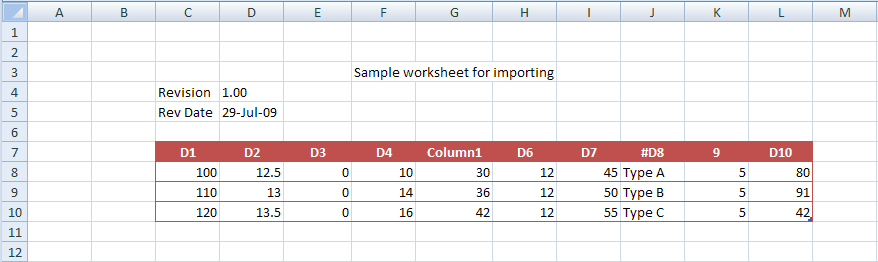

El proceso de importación sigue las siguientes reglas. En la figura siguiente se muestra una hoja de cálculo que contiene columnas válidas, así como columnas no válidas, para ilustrar las reglas.
- La primera fila de las filas de datos debe ser una fila de encabezamiento, que contiene los nombres de columna de la tabla de familia. En la ilustración anterior, la fila de encabezamiento va de la C7 a la L7. El rango C8 a L10 corresponde a filas de valores.
- Cuando AutoCAD Mechanical detecta columnas de Excel que tienen los mismos nombres que las columnas de la tabla de familia existentes:
- Los datos de la columna de Excel actualizan la columna correspondiente de la tabla de familia.
- Si hay un tipo de datos que no coincide entre los datos de Excel y la tabla de familia, AutoCAD Mechanical advierte de ello. Si desea continuar la importación de todos modos, AutoCAD Mechanical utiliza el valor por defecto para la celda no coincidente en lugar de los datos de Excel.
- Cuando AutoCAD Mechanical busca una columna de Excel que no tiene ninguna columna coincidente en la tabla de familia;
- AutoCAD Mechanical añade una columna nueva con el mismo nombre que la columna de Excel a la tabla de familia.
- Las propiedades Descripción y Valor por defecto de la columna Tabla de familia están en blanco. Las propiedades Unidades y Asignación de propiedades de componente se definen como Ninguno. El tipo de valor se define como Normal.
- Si la tabla de familia contiene columnas que no existen en el conjunto de datos de Excel, las filas importadas muestran valores por defecto para esas columnas.
- Si los datos de Excel contienen un nombre de columna no válido (por ejemplo, celdas C7 y J7 en la ilustración), AutoCAD Mechanical no importa esa columna.
Nota: A menos que Microsoft Excel esté instalado en el equipo, no se puede importar desde un archivo de Excel.
