Ampliar la selección a Nodos en la misma superficie

Utilice la herramienta Nodos en la misma superficie para seleccionar todos los nodos ubicados en la misma superficie de un elemento.

Utilice esta herramienta para, por ejemplo, seleccionar todos los nodos de superficie antes de aplicar la condición de contorno.

La herramienta Nodos en la misma superficie es compatible con los siguientes tipos de malla:

• Plano medio
• Dual Domain
• 3D

Nota: Esta función no es aplicable a las vigas.

1. Asegúrese de que las capas pertinentes estén visibles. Los nodos invisibles no se seleccionan.

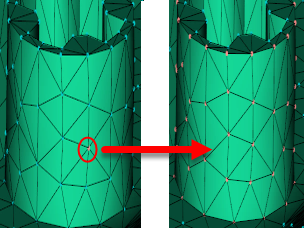

2. Seleccione un nodo en el interior de la superficie.
3. Haga clic en (ficha Malla > grupo Selección > Ampliar a) y seleccione Nodos en la misma superficie en el menú desplegable.
