Obtenga más información sobre los parámetros de conexión estructural y sobre cómo modificar los parámetros detallados recibidos del complemento.
La conexión estructural tiene los parámetros de objeto estándar de Revit; sin embargo, puede añadir cualquier tipo de parámetros y utilizarlos para conservar información sobre la conexión.
Todas las conexiones estructurales contienen dos parámetros internos: Approval Status y Code Checking Status.

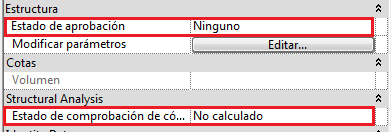

Estos dos parámetros se muestran en la paleta Propiedades. El parámetro Estado de aprobación lo define el usuario. El parámetro Code Checking Status se rellena automáticamente con el motor de comprobación de código cuando la conexión está verificada.
Puede modificar los valores del parámetro Estado de aprobación en la ficha Gestionar > grupo Configuración > Configuración estructural > Configuración de conexión > ficha Parámetros:
Puede crear tablas de planificación para conexiones estructurales y añadir etiquetas a estos objetos en los dibujos. Solo los parámetros disponibles en la paleta Propiedades se pueden incluir en tablas de planificación y etiquetado.
Parámetros detallados de conexión estructural
Al seleccionar un complemento de conexión, se pueden modificar los parámetros detallados de conexión estructural:

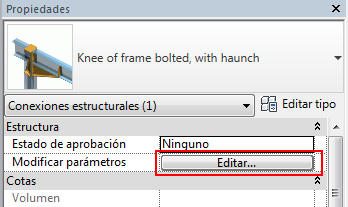

- Haciendo clic en el botón Editar del parámetro Modificar conexión en la paleta Propiedades:
O
-

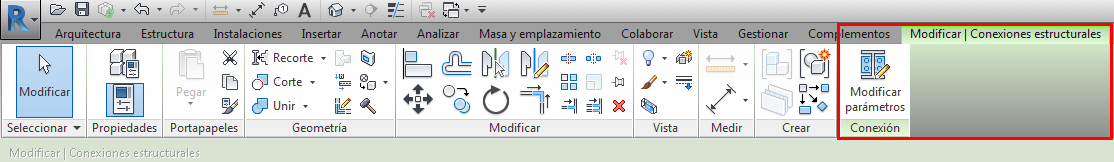

Ficha Modificar | Conexiones estructurales > grupo Conexión > Modificar parámetros.

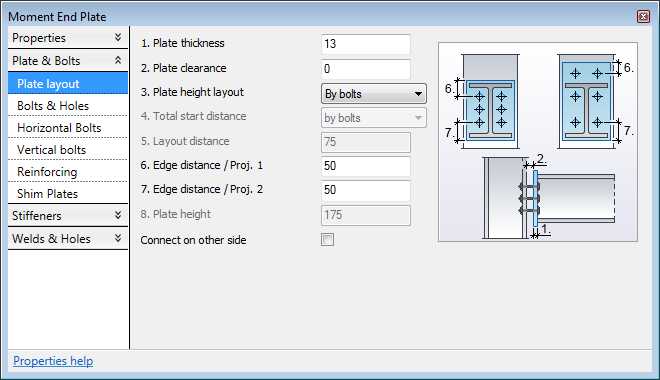

Este botón abre un cuadro de diálogo específico del complemento en el que se puede modificar la geometría de conexión:

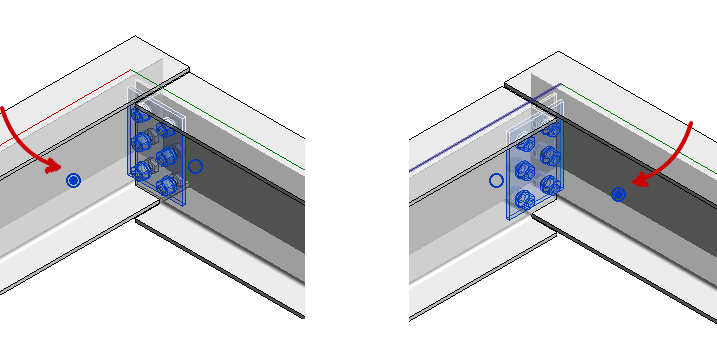

Para ajustar la geometría correctamente, algunas conexiones estructurales deben identificar qué elemento conectado es el elemento principal. Puede especificar el miembro principal seleccionando los controles con forma de punto ubicados en los elementos de modelo. Puede utilizar este control con forma de punto para las conexiones genéricas y las conexiones detalladas recibidas del complemento.

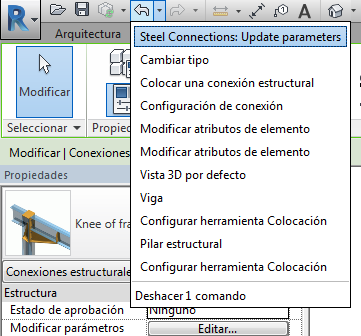

Cualquier conexión estructural creada o modificada se graba en el menú desplegable Deshacer. El modelo se puede revertir a cualquier estado que se haya grabado.
Las conexiones estructurales no son totalmente compatibles con las funciones Montajes y Grupos. Los parámetros geométricos de conexión detallada funcionan como parámetros de ejemplar. Los comandos Copiar y Matriz se pueden utilizar para copiar una conexión (tras haber configurado la conexión) en otras partes del modelo.
