El diseño de la conexión estructural se puede verificar en la ficha Code Checking, conforme a las normas AISC o EC3.

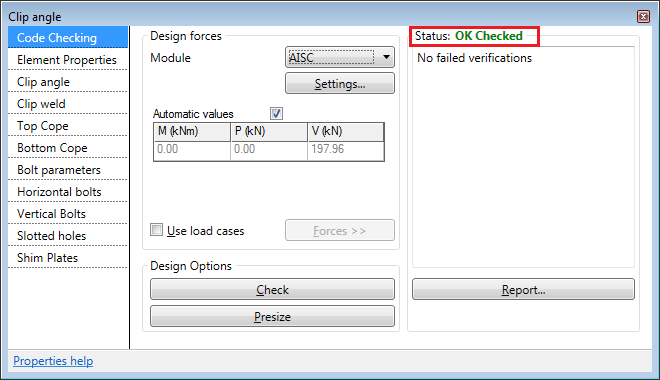

En el cuadro de diálogo se muestra un resumen de los resultados del cálculo. Las conexiones pueden tener tres estados: Not calculated, Checking failed o bien OK Checked.
Todas las conexiones estructurales contienen dos parámetros internos: Approval Status y Code Checking Status.

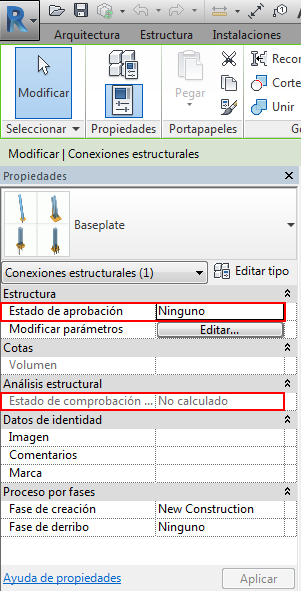

Estos se muestran en la paleta Propiedades. El parámetro Code Checking Status se rellena automáticamente con el motor de comprobación de código.
Con el botón Check, puede verificar si el diseño de las uniones de acero resiste los valores de fuerza y momento, conforme a la norma seleccionada. En la ventana Code Checking, aparecerá una versión resumida del informe. Este mostrará solo las comprobaciones que no han sido satisfactorias.
El botón Presize inicia un proceso iterativo en el que los diámetros de perno y el espesor de la placa y la soldadura se incrementan automáticamente hasta que se detecta una geometría de conexión que resiste las fuerzas aplicadas. Esta opción solo está disponible para el módulo de comprobación de código AISC.
El botón Report crea un documento que muestra todas las verificaciones de la conexión. Para generar el informe, se debe guardar el modelo. El informe se guarda automáticamente en la misma ubicación que el proyecto de Revit, en una carpeta con el mismo nombre que el proyecto. Para abrir el informe se debe hacer clic en el botón Report, después de haberse abierto de nuevo el modelo:
